أنابيب الإيبوكسي الملفوفة بالخيوط: الخواص الميكانيكية وأوراق بيانات المواد

مقدمة

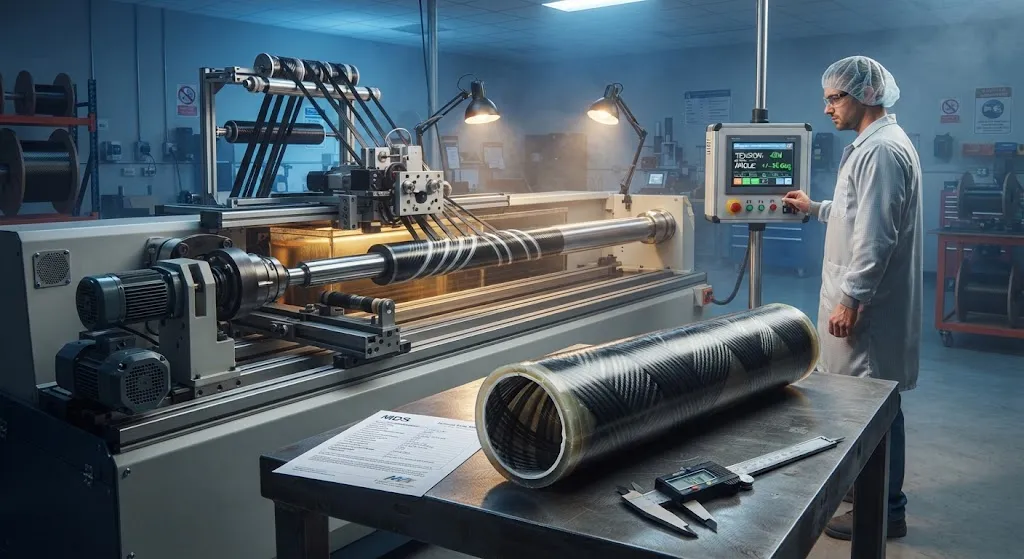

تحدد خواص أنابيب الإيبوكسي الملفوفة بالخيوط ما إذا كان الأنبوب خفيف الوزن قادرًا على نقل عزم الدوران، أو تحمل الضغط الداخلي، أو مقاومة الانحناء عبر مسافة طويلة. يُصنع أنبوب الإيبوكسي الملفوف بالخيوط بلف ألياف زجاجية أو كربونية أو أراميدية مستمرة حول مغزل دوار بزاوية مضبوطة، بينما تمر الألياف عبر حمام راتنج الإيبوكسي، ثم تُعالج الطبقة المتعددة عند درجة حرارة مرتفعة. والنتيجة أسطوانة شبه نهائية الشكل يُصمم سلوكها الميكانيكي على مستوى الألياف وليس موروثًا من مقاس معدني قياسي. ولأن زاوية اللف ونسبة حجم الألياف ونظام الراتنج كلها قابلة للبرمجة، يمكن تصنيع نفس هندسة الأنبوب بملامح قوة وصلابة مختلفة جدًا لتناسب أحمالًا مختلفة.

بالنسبة لمهندسي التصميم، السؤال العملي دائمًا واحد: أي خواص أنابيب الإيبوكسي الملفوفة بالخيوط يجب أن تقود اختيار المادة، وكم يمكن الوثوق بورقة البيانات التي تدّعي تلك القيم؟ تجيب هذه المقالة على السؤالين. تشرح البيانات الميكانيكية لأنبوب FW المهمة، وتربط كل خاصية بطريقة الاختبار التي تقف خلفها، وتُظهر كيف تغير بنية اللف الأرقام، وتقدم دليلًا لقراءة ورقة بيانات الأنبوب المركب يُبقي محادثات الشراء والتصميم مستندة إلى سلوك المادة الحقيقي.

خواص أنابيب الإيبوكسي الملفوفة بالخيوط: البيانات الميكانيكية الأساسية

الخواص الميكانيكية لأنبوب الإيبوكسي الملفوف بالخيوط اتجاهية. فالطبقات الحلقية الملفوفة بزاوية قريبة من 90 درجة لمحور الأنبوب تتحمل الإجهاد المحيطي الناتج عن الضغط الداخلي، بينما تتحمل الطبقات الحلزونية الملفوفة بزاوية 45-65 درجة الحمل المحوري والانحناء. تذكر ورقة البيانات النموذجية الخواص في الاتجاهين معًا، وتحدد خطة اللف كيفية توزيع الأرقام. يعرض الجدول أدناه خواصًا تمثيلية لأنابيب الإيبوكسي الملفوفة بالخيوط لنظامين شائعين للمواد عند نسبة حجم ألياف حوالي 60-65 بالمئة:

الخاصية	أنبوب FW ألياف زجاج/إيبوكسي	أنبوب FW كربون/إيبوكسي	طريقة الاختبار
قوة الشد المحورية (ميجاباسكال)	250-450	600-1,200	ASTM D2105
معامل الشد المحوري (جيجاباسكال)	25-40	70-140	ASTM D2105
قوة الشد الحلقية (ميجاباسكال)	500-900	900-1,800	القرص المشقوق/حلقة NOL
قوة الضغط المحورية (ميجاباسكال)	250-400	500-900	ASTM D695 (معدل)
معامل الانحناء (جيجاباسكال)	20-35	60-120	ASTM D790 / D4476
قوة القص الالتوائي (ميجاباسكال)	40-80	80-160	ASTM D5448
الكثافة (جم/سم³)	1.9-2.1	1.5-1.6	ASTM D792

هناك ملاحظتان مهمتان للتصميم. أولًا، نظام الكربون أصلب وأقوى في كل الاتجاهات، لكن انفعاله حتى الكسر أقل، ما يعني أن تركيزات الإجهاد وتفاصيل الوصلات تتطلب معالجة أكثر حذرًا. ثانيًا، الفجوة بين القيم المحورية والحلقية هي السمة المميزة للأنبوب الملفوف بالخيوط — فالمنتج المصنوع من نفس الألياف بالدرفلة أو بالسحب سيبين توازنًا مختلفًا. هذه الخواص ليست عيوبًا؛ بل هي متغيرات التصميم القابلة للضبط في العملية.

البيانات الميكانيكية لأنبوب FW: كيف تغير بنية اللف الأرقام

كل صف في ورقة البيانات يعود إلى ثلاثة قرارات عملية: زاوية اللف، ونسبة حجم الألياف، ونظام الراتنج. فهم هذا الارتباط يمكن المهندس من التنبؤ بسلوك الأنبوب قبل طلب أدوات مخصصة.

• زاوية اللف: الأنبوب ذو اللف الحلقي الغالب يزيد مقاومة الانفجار لكن قوته المحورية منخفضة؛ أما الخطة الحلزونية الغالبة فتبادل ضغط الانفجار بالقدرة على الانحناء والضغط. معظم الأنابيب الإنشائية تستخدم نمطًا حلزونيًا متوازنًا مع طبقات حلقية علوية.
• نسبة حجم الألياف: رفع محتوى الألياف من 55 إلى 65 بالمئة يزيد المعامل والقوة تقريبًا بالتناسب، مع تقليل الطبقة البينية الغنية بالراتنج التي تحكم القص البيني. قيم ورقة البيانات لا معنى لها دون نسبة حجم الألياف التي قيست عندها.
• نظام الراتنج: إيبوكسي بيسفينول-أ القياسي يعطي أداء تعب وتآكل جيدًا؛ بينما تنقل أشكال الإيبوكسي عالية الحرارة والمقساة درجة حرارة الانتقال الزجاجي وتحمل الضرر، فتغير نطاق الخدمة المفيد بدلًا من الصلابة عند درجة حرارة الغرفة.
• المغزل والمعالجة: دورة المعالجة وجودة سطح المغزل تحدّدان تفاوتات الأبعاد وخشونة السطح والإجهادات المتبقية، التي تظهر في ورقة بيانات الأنبوب المركب كقيم بيضاوية واستقامة وانكماش.

يبلغ المصنع المؤهل البيانات الميكانيكية لأنبوب FW مع معايير العملية المرفقة. إذا أدرجت ورقة البيانات القوة دون نسبة حجم الألياف أو زاوية اللف، فلا يمكن إعادة إنتاج هذه الأرقام ولا ينبغي استخدامها كقيم تصميم مسموحة.

قراءة ورقة بيانات الأنبوب المركب: المعايير المهمة

تحتوي ورقة بيانات الأنبوب المركب الكاملة على أكثر من القوة والمعامل. بالنسبة للشراء الهندسي، تفصل المعايير التالية الوثيقة المفيدة عن ورقة التسويق:

• مراجع طرق الاختبار: يجب أن تذكر كل قيمة مبلغ عنها المعيار الذي قيست به، لأن قيم الشد تتغير مع تكوين العينة ومعدل الانفعال.
• نسبة حجم الألياف ومحتوى الفراغات: الرقمان اللذان يتحققان من أن الطبقة المتعددة تطابق عملية اللف المقصودة.
• درجة حرارة الانتقال الزجاجي: تحدد أقصى درجة حرارة خدمة؛ فبيانات القوة المقاسة عند درجة حرارة الغرفة تبالغ في الأداء عند 80-100 درجة مئوية.
• البيانات البعدية والهندسية: القطر الداخلي والخارجي، وتفاوت سمك الجدار، والاستقامة، والبيضاوية — القيم التي تتحكم في التركيب وتصميم الوصلات.
• معاملات الخفض البيئي: عوامل الاحتفاظ بالخصائص بعد التعرض للرطوبة أو الدورات الحرارية أو الشيخوخة بالأشعة فوق البنفسجية، والتي يطبقها المصمم قبل تحديد القيم المسموحة.

يجب على المشترين أيضًا طلب التباين من دفعة إلى أخرى المسجل أثناء التأهيل. الخواص التي تبدو ممتازة في عينة واحدة قد تحمل معامل تباين بنسبة 8-12 بالمئة عبر دفعات الإنتاج، ويجب أن تذكر ورقة البيانات الأساس (عينة واحدة، متوسط الدفعة، أو أساس A) وراء كل رقم.

قيم التصميم المسموحة والتأثيرات البيئية

يتطلب التصميم وفق خواص أنابيب الإيبوكسي الملفوفة بالخيوط المنشورة تطبيق معاملات الخفض قبل أي حساب. الخواص التي يهيمن عليها الألياف، مثل قوة الشد المحورية، تشهد تدهورًا بيئيًا معتدلًا، بينما الخواص التي تهيمن عليها المصفوفة — القص البيني، والقوة العرضية، وقوة الضغط — قد تنخفض بنسبة 20-40 بالمئة عندما تلين المصفوفة بسبب الرطوبة عند درجة حرارة مرتفعة. الضغط حساس بشكل خاص لأن المصفوفة تثبت الألياف ضد الالتواء الدقيق.

بالنسبة للتطبيقات الإنشائية، يخفض المهندسون عادة القيم الجافة عند درجة حرارة الغرفة بنسبة 15-25 بالمئة لمراعاة التأثيرات البيئية، ثم يطبقون معامل الأمان الذي يتطلبه الكود الحاكم، عادة 2.0-2.5 لخدمة الضغط أو 1.5-2.0 للاستخدام الإنشائي العام. والنتيجة أن الأنبوب الذي تبلغ قوة شده في ورقة البيانات 800 ميجاباسكال قد يحمل قيمة تصميم مسموحة تبلغ 350-500 ميجاباسكال فقط. لا شيء من هذه الخفض انتقاد للمادة؛ إنها نفس الانضباط المطبق على المعادن، وهي تبقي خواص أنابيب الإيبوكسي الملفوفة بالخيوط صادقة في الخدمة.

الأسئلة الشائعة

ما هي الخواص النموذجية لأنابيب الإيبوكسي الملفوفة بالخيوط مقارنة بالألمنيوم؟

يصل أنبوب FW الكربون/الإيبوكسي عند نسبة حجم ألياف 60 بالمئة عادة إلى قوة شد محورية تبلغ 600-1,200 ميجاباسكال بكثافة 1.5-1.6 جم/سم³، بينما يقدم ألمنيوم 6061-T6 حوالي 290 ميجاباسكال قوة شد بكثافة 2.7 جم/سم³. من حيث القوة النوعية — القوة مقسومة على الكثافة — يكون الأنبوب الكربوني أفضل بنحو 3-5 مرات. الصلابة هي المقارنة الأكثر دقة: أنبوب الكربون/الإيبوكسي عالي المعامل يمكن أن يعادل أو يتجاوز معامل الألمنيوم في اتجاه الألياف بينما يزن أقل بنحو 40 بالمئة، لكن الخواص العرضية والقصية أقل، لذا فإن المقارنة تصح فقط عندما يُحمَّل الأنبوب في اتجاه الألياف.

ما مدى دقة البيانات الميكانيكية لأنبوب FW من أوراق بيانات المصنعين؟

القيم المنشورة دقيقة للعينة وخطة اللف ونسبة حجم الألياف المحددة التي قيست عليها، وتحمل عادة معامل تباين بنسبة 8-12 بالمئة عبر الدفعات. الخطأ الشائع هو الاستقراء: افتراض أن ورقة البيانات عند نسبة حجم ألياف 60 بالمئة تنطبق على أنبوب ملفوف عند 55 بالمئة، أو أن قيم درجة حرارة الغرفة تصمد عند 100 درجة مئوية. للأعمال الحرجة للسلامة، اطلب دفعة تأهيل وتحقق من الأرقام على عيناتك الخاصة قبل تثبيت قيم التصميم المسموحة.

ما هي الخواص التي تحدد تطبيقات الانحناء والالتواء لأنابيب الإيبوكسي الملفوفة بالخيوط؟

بالنسبة للانحناء، تلعب قوة الشد والضغط المحورية بالإضافة إلى المعامل المحوري الدور الرئيسي، ولأن قوة الضغط عادة أقل من قوة الشد في الطبقات ذات الألياف الغالبة، فإن قيمة الضغط غالبًا ما تحدد الحد. بالنسبة للالتواء، تهيمن قوة القص في المستوى وزاوية اللف الحلزوني؛ والطبقة الحلزونية بزاوية 45 درجة هي الأكثر كفاءة لعزم الدوران النقي. في كلتا الحالتين، تعمل قوة القص البيني كحد ثانوي بالقرب من الوصلات والتجهيزات الطرفية، لذا فإن ورقة البيانات التي تحذفها غير مكتملة للتصميم الإنشائي.

الخاتمة

خواص أنابيب الإيبوكسي الملفوفة بالخيوط اتجاهية، وتعتمد على العملية، وتكون موثقة بالكامل عندما يأخذ المصنع الهندسة بجدية. البيانات الميكانيكية لأنبوب FW المهمة — القوة المحورية والحلقية، والمعامل، ونسبة حجم الألياف، ودرجة حرارة الانتقال الزجاجي، والاحتفاظ البيئي — مفيدة فقط عندما ترتبط بطرق الاختبار ومعايير اللف. من خلال قراءة ورقة بيانات الأنبوب المركب بنظرة ناقدة، وتطبيق معاملات الخفض البيئي ومعاملات الأمان، والتحقق من تباين الدفعات، يستطيع المهندسون التصميم بأنابيب الإيبوكسي الملفوفة بالخيوط بثقة مماثلة لثقتهم بالمقاطع المعدنية المدرفلة.
