أنبوب ألياف الكربون الملتف باللف: خيارات القطر وسماكة الجدار المخصصة

مقدمة

يُطلب filament wound carbon fiber tube بطريقة مختلفة عن الأنبوب المسحوب من المخزون: القطر يحدده القلب الذي تحمّله أنت أو الورشة، والجدار يُبنى طبقة بعد طبقة، وزاوية اللف تقرر هل يكون الجزء صلباً في المحيط أو المحور أو كليهما. هذه الحرية نفسها هي سبب اختلاف العروض بثلاثة أضعاف لما يبدو رقم قطعة واحداً، وسبب أن طلب العرض غير المحدد يعود عادة بأسمك جدار قياسي على الرف.

يعرض هذا المقال نطاقات القطر والسماكة العملية للف المخصص، والتفاوت الذي يمكن الالتزام به واقعياً عند كل مقاس، وكيف تغيّر زاوية اللف الأداء، والنقطة التي يتوقف عندها اللف عن المنطق مقابل أنابيب البثق أو الألواح الملفوفة. استخدمه لكتابة طلب عرض يمكن للورشة الإجابة عليه برقم واحد بدلاً من ثلاثة رسائل توضيحية.

ما هو filament wound carbon fiber tube

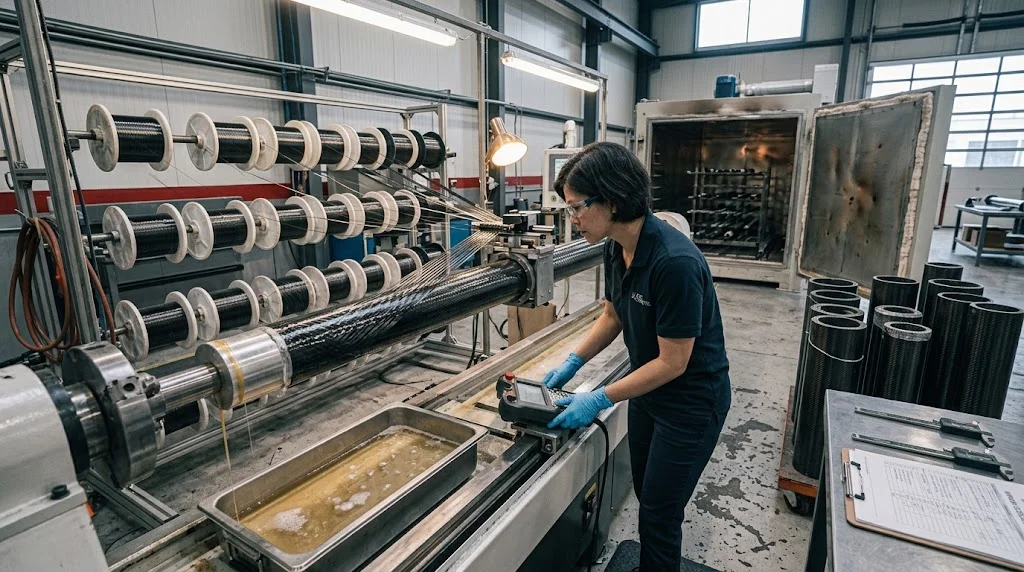

يُسحب الخيط المستمر عبر حمام راتنج ويُلف على قلب دوار بزاوية محكومة، طبقة بعد طبقة، حتى بلوغ الجدار المحسوب؛ ثم يُعالج التجميع بالحرارة قبل إزالة القلب أو تركه في مكانه. ولأن كل مرور يضع الألياف على مسار مبرمج، ينتج اللف أنابيب متباينة الخواص بالتصميم: اللف القريب من المحيط يقاوم الضغط الداخلي والسحق الموضعي، والزوايا الحلزونية توازن الصلابة المحورية مع مقاومة الانفجار، والمرورات الطولية تضيف صلابة انحناء حيث يطلب الحمل ذلك.

الإعداد نفسه الذي يجعل الأداء قابلاً للضبط يحدد الحدود العملية. القطر الخارجي يتبع القلب، فكل قطر جديد يعني أداة جديدة؛ وسماكة الجدار تُبنى من الألياف والراتنج الموضوعين، فتتحرك بخطوات لا بأرقام عشرية اعتباطية؛ والقلب يقرر هل يكون السطح الداخلي ناعماً كفاية للانزلاق أم يحتاج مرور تشطيب. الورش التي تنتج filament wound carbon fiber tubes يومياً ستسأل عن قطر القلب، وسطح التحكم الداخلي أو الخارجي المطلوب، واتجاه الحمل، والحجم السنوي قبل أن تسعّر.

زاوية اللف والطبقات وما يُطلب من الأنبوب

الزاوية هي متغير التصميم الأول، ويستحق حسمها قبل القطر. الأنبوب الملفوف قرب تسعين درجة يتصرف كوعاء ضغط: مقاومة انفجار وسحق ممتازة، وضعف في الانحناء. الأنبوب الملفوف قرب صفر درجة يتصرف كأنبوب مبثوق: صلب على المحور، وهش أمام انشقاق الأطراف والأحمال الموضعية. معظم الأعمال الإنشائية تقع بين ثلاثين وخمس وخمسين درجة، حيث تمنح المرورات الحلزونية مزيجاً قابلاً للاستخدام من صلابة الانحناء وتحمل الضرر، مع إضافة طبقة أو طبقتين محيطيتين عند الأطراف إذا تعرض الجزء لأحمال مشابك أو ضغط تركيب.

زاوية اللف	الأفضل في	الأضعف في	الاستخدام النموذجي
قرب 90 درجة (محيطية)	الانفجار والسحق وصلابة الحلقة	الانحناء وانشقاق الطرف	مقاطع الضغط والأكمام
30 إلى 55 درجة (حلزونية)	صلابة متوازنة وتحمل الضرر	ذروة القوة المحورية الصرفة	الصواري والأنابيب الإنشائية
قرب 0 درجة (محورية)	صلابة الانحناء وحمل العمود	قوة المحيط والصدم	الأذيال والعصي والأدلة
حلزونية مع طبقات محيطية	مناطق المشابك وأطراف التركيب	الوزن والتكلفة لكل قطعة	مقاطع القبض والوصلات

تتفاعل سماكة الجدار مع الزاوية: إضافة طبقات محيطية ترفع السحق والانفجار بسرعة لكنها تضيف صلابة انحناء قليلة، بينما ترفع الطبقات المحورية أو الحلزونية الصلابة تقريباً مع كل مرور لكنها تستهلك هامش المحيط الذي يحمي الأنبوب عند القبض. التسلسل العملي هو تثبيت اتجاه الحمل السائد أولاً، ثم اختيار الجدار الذي يلبيه، ثم إضافة الطبقات الأقلية حيث تحمّل المثبتات الجزء موضعياً.

filament wound carbon fiber tube مخصص: الأقطار ونطاقات السماكة

للأنابيب المبنية على قلوب الورشة، تمتد الأقطار الخارجية الشائعة من نحو 6 مم على آلات اللف الدقيقة الصغيرة إلى 300 مم وأكثر على الآلات الثقيلة، مع أفضل تسعير في وسط النطاق، نحو 20 إلى 120 مم، لأن تلك القلوب مجهزة بأدوات بالفعل. تبدأ سماكة الجدار عادة حول 0.5 مم للأقطار الصغيرة وتصعد إلى 15 مم أو أكثر في الأوعية الكبيرة؛ والنطاقات الإرشادية أدناه تعكس ممارسة الإنتاج النموذجية لا حدود الآلة الصلبة.

القطر الخارجي	نطاق السماكة العملي	تفاوت القطر	ملاحظات
6 إلى 20 مم	0.5 إلى 3 مم	زائد أو ناقص 0.1 مم داخلياً	قلوب صغيرة، تجاويف انزلاق
20 إلى 120 مم	1 إلى 8 مم	زائد أو ناقص 0.2 مم داخلياً	أدوات جاهزة، أقصر مهلة
120 إلى 300 مم	3 إلى 15 مم	زائد أو ناقص 0.3 إلى 0.5 مم	قلب جديد محتمل، احسب رسوم الأداة
أكثر من 300 مم	بالحساب	حسب اتفاق الرسم	قلب منقسم أو قابل للطي، معالجة أطول

سطح التحكم لا يقل أهمية عن الأرقام: إذا كان الأنبوب سينزلق على عمود فتحكم في القطر الداخلي واترك الخارجي يتحرك مع الترتيب؛ وإذا كان سيدخل في مبيت فتحكم في الخارج واقبل تغير الداخل. تشديد التفاوت إلى ما هو أدق من زائد أو ناقص 0.05 مم على جزء ملفوف يعني عادة مرور تشطيب على القلب أو تشغيلاً بعد المعالجة، وبند التسعير لذلك أرخص من اكتشافه بعد التسليم. تأكد أيضاً من تفاوت طول القص: الأنابيب الملفوفة تُشذّب بعد المعالجة، واستقامة الطرف في المقاطع الطويلة الرقيقة قد تنزاح أعشار المليمتر لكل متر إن لم تُحدد.

لماذا epoxy tubes ملفوفة بدلاً من البدائل

تكسب filament wound epoxy tubes قيمتها في ثلاث حالات: أقطار خارج مخزون قوالب البثق، وجدران أسمك مما تحمله الألواح الملفوفة، وأجزاء يجب أن تطابق زاوية لفها اتجاه حمل. تحت نحو 40 مم وبحجم كبير، يتفوق الأنبوب المبثوق عادة في السعر لكل متر لأن العملية مستمرة والقالب يحفظ التفاوت دون برنامج قلب؛ وفوق ذلك، أو في البناءات الفردية والتجريبية، يكون اللف هو الجواب المرن لأنك تدفع مقابل المادة وزمن الآلة لا مقابل تغيير أداة.

• اختر اللف للأقطار المخصصة والجدران السميكة والزوايا المضبوطة وتعزيز المحيط عند الوصلات والأحجام الصغيرة والمتوسطة.
• اختر البثق للمقاسات القياسية والدفعات الطويلة والخصائص المحورية الدقيقة وأقل تكلفة لكل متر.
• اختر اللف على ألواح للأقطار الخارجية الدقيقة والأسطح المطلية الناعمة في المقاسات الصغيرة والمتوسطة.
• اطلب العرضين عندما يقترب القطر من 40 مم، لأن نقطة التقاطع تتحرك مع سعر الألياف والحجم السنوي.

اختيار الراتنج يتبع البيئة: الإيبوكسي القياسي يناسب معظم الأعمال الإنشائية ويحفظ انتقال الزجاج اللازم للمقصورات الساخنة أو حجيرات المحرك، والفينيل إستر أرخص لخدمة التآكل، والأنظمة عالية الحرارة تستحق علاوتها فقط عندما يرى الجزء حرارة مستمرة فعلاً. وأياً كان النظام، اطلب نتيجة انتقال الزجاج ونسبة حجم الألياف مرتبطة برقم الدفعة، لأن هذين الرقمين يفسران معظم الفرق بين عرض منخفض وجزء مؤهل.

الأسئلة الشائعة

ما الحد الأدنى للطلب لأنبوب ملفوف مخصص؟

كثير من الورش ستنفذ عينة واحدة على قلب موجود، لكن تسعير الإنتاج يفترض عادة دفعة من عشر قطع أو أكثر بعد استهلاك الإعداد ودورة المعالجة والفحص. ولقلب جديد توقع رسوم أداة لا تختفي حتى في الدفعات الصغيرة، لذا إن كنت تحتاج ثلاثة مقاسات فغالباً أرخص الاتفاق على قطر قلب واحد بجدار أثقل من تجهيز ثلاثة أشكال رقيقة. اطلب من المورد فصل تسعير الأداة والعينة والسلسلة في العرض ليصبح حجم التقاطع مرئياً.

هل يمكن تصنيع الأنابيب الملفوفة بقطر داخلي محكوم؟

نعم، وهو الخيار الشائع، لأن السطح الداخلي هو المشكل على القلب: حدد قطر القلب كخاصية داخلية محكومة، ثم اذكر الجدار أو القطر الخارجي كبعد مبني. التفاوت على هذا السطح الداخلي عادة أعشار قليلة من المليمتر للأقطار تحت 120 مم، وأفضل إذا كان القلب مصقولاً ومطلقاً لا مستخدماً كما هو. وإذا وجب إحكام الوجهين، فخصص بنداً لتشغيل تشطيب خارجي بعد المعالجة.

كم يستغرق الأنبوب الملفوف المخصص؟

على قلب موجود، تُشحن القطع النموذجية عادة في أسبوعين إلى أربعة حسب جدولة المعالجة وحمل الفحص؛ ويضيف القلب الجديد أسبوعاً إلى ثلاثة للتصنيع وطلاء الإطلاق قبل لف أي ألياف. أضف وقتاً إذا طلب الرسم تشغيلاً بعد المعالجة أو فحصاً غير إتلافي أو دفعة تأهيل بعينات ميكانيكية. اذكر الحجم السنوي في أول رسالة، لأن الورش ترتب الدفعات التجريبية قبل الطلبات الفردية المفتوحة عندما تعلم أن سلسلة ستتبع.

أين تفشل الأنابيب الملفوفة أولاً؟

عند الأطراف ومناطق المشابك: تنشأ طبقات منشقة حيث يُقطع الأنبوب أو يُقبض، خاصة في الأجزاء الملفوفة بانحياز محوري قوي دون تعزيز محيطي عند الوصلة. حدد طول قص نظيفاً، وأضف طبقات محيطية حيث تشد المثبتات الجدار، واشطف الأطراف المقطوعة حتى لا يبدأ أول صدم تقشراً. وفي الخدمة، افحص منطقة الوصلة بحثاً عن شقوق محيطية دقيقة بعد أي حمل زائد؛ هناك تظهر قصة زاوية اللف أولاً.

الخاتمة

تحديد مواصفات filament wound carbon fiber tube يعود إلى أربعة قرارات بالترتيب: السطح المحكوم، وزاوية اللف التي تطابق الحمل السائد، ونطاق الجدار الذي يلبيه، والحجم الذي يقرر هل يتفوق اللف على البثق في التكلفة. احسمها قبل العرض، وسيأتي القطر والتفاوت تابعين لها بدلاً من التفاوض عليهما بعد ذلك.

أرسل اتجاه الحمل والسطح المحكوم والحجم المستهدف مع الرسم. تصفّح مجموعتنا من أنابيب الكربون أو تواصل مع فريقنا الهندسي وسنسعّر جدول اللف الذي يناسب الجزء بدلاً من القلب الموجود على الآلة.
