مصنعو أنابيب ألياف الكربون: دليل الشراء لمشتري الهندسة

مقدمة

يخدم مصنعو أنابيب ألياف الكربون مجموعة واسعة من البرامج الهندسية، من أذرع الطائرات بدون طيار وهياكل الروبوتات إلى أقواس الفضاء والمعدات الرياضية والأعمدة الصناعية. تبدو الأنابيب بسيطة، لكن عملية التصنيع تحدد كل ما يهم: التفاوتات البعدية، والاستقامة، والخواص الميكانيكية، والسعر. بالنسبة لمشتري الهندسة، السؤال العملي ليس ببساطة من يصنع أنابيب ألياف الكربون، بل أي عملية تصنيع وأي درجة مادة وأي نظام جودة يقف خلف عرض الأسعار. يغطي هذا الدليل المسارات الإنتاجية الأربعة الرئيسية، والمواصفات التي يجب على المشتري الجاد وضعها في طلب عرض الأسعار (RFQ)، والأدلة التي يجب أن يقدمها المورد لإثبات جودة قابلة للتكرار.

المبدأ الأساسي: يُعرَّف أنبوب ألياف الكربون ببنية أليافه وعمليته. الأنبوب المسحوب والأنبوب الملتف بقطر خارجي نفسه منتجان مختلفان بخواص ميكانيكية مختلفة وأسعار مختلفة، ويبدأ قرار الشراء بمعرفة أي منهما يحتاجه التطبيق. والأنابيب أيضاً عملية شراء متكررة في معظم البرامج، ما يعني أن علاقة المورد، لا الطلب المفرد، هي التي تحدد في النهاية استقرار التكلفة والجدول.

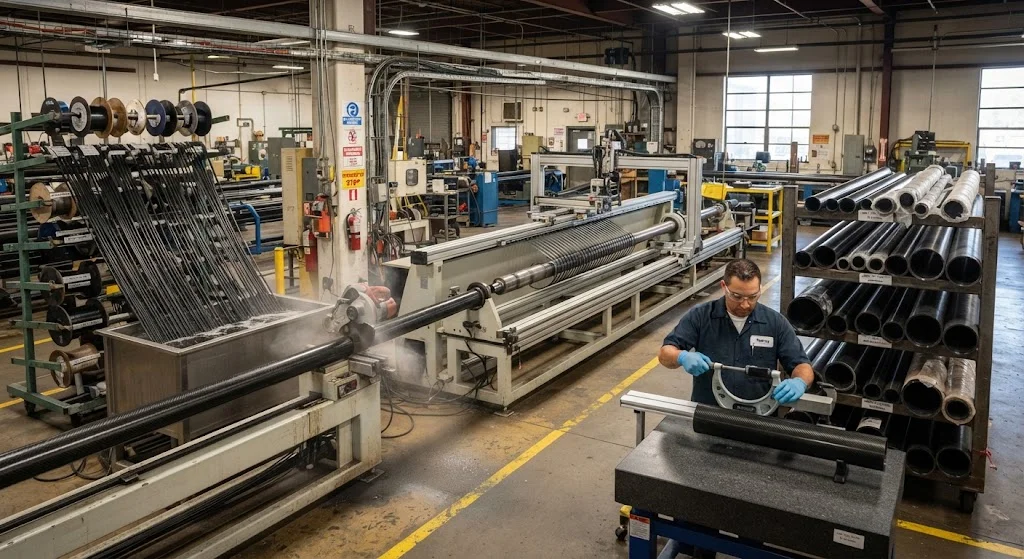

كيف يصنع مصنعو أنابيب ألياف الكربون الأنابيب

تهيمن أربع عمليات على إنتاج أنابيب ألياف الكربون، وتنتج كل واحدة توازناً مختلفاً بين التكلفة والخواص الميكانيكية والتحكم البعدي. يلخص الجدول أدناه الاختلافات:

العملية	بنية الألياف	الخواص النموذجية	الاستخدام النموذجي
السحب المستمر	ألياف أحادية الاتجاه على طول المحور	صلابة وقوة محورية عالية، تكلفة منخفضة	أذرع الطائرات بدون طيار، الأعمدة، المقاطع الصناعية
اللف	لفائف حلزونية وحلقية	قوة حلقية جيدة، زوايا مخصصة، مقاطع مجوفة	أوعية الضغط، الخزانات، الهياكل الأنبوبية
اللف على مغزل	قماش منسوج أو أحادي الاتجاه ملفوف حول مغزل	خواص متوازنة، سطح جيد، تكلفة متوسطة	أنابيب الهوايات والرياضة، دفعات صغيرة
قولبة الكيس	أكمام مضفورة أو قماشية مكملة بالضغط الداخلي	كسر حجمي عال للألياف، دقة بعدية جيدة	أنابيب الطيران وعالية الأداء

بالنسبة للمشتري، تحدد العملية أي الخواص قوية. الأنابيب المسحوبة صلبة على طولها لكنها أضعف حلقيّاً وعند القص؛ ويمكن تحسين الأنابيب الملتفة للضغط الداخلي؛ وتوفر الأنابيب الملفوفة على مغزل والمقولبة بالكيس ترقيدات أكثر توازناً أو تخصيصاً. يجب أن يذكر عرض الأسعار العملية دائماً.

المواصفات التي يجب أن يتضمنها كل طلب عرض أسعار لأنابيب ألياف الكربون

يمنع طلب عرض الأسعار الكامل أكثر إخفاقات الشراء شيوعاً. إلى جانب القطر الخارجي وسمك الجدار والطول الواضحة، ينبغي لمشتري الهندسة تحديد ما يلي، لأن كل عنصر يغير مسار التصنيع والسعر:

درجة الألياف ومعاملها: معامل قياسي (فئة T300) أو معامل متوسط (فئة T700)، وهو ما يؤثر في الصلابة والتكلفة.
بنية الألياف: أحادية الاتجاه أو منسوجة أو مضفورة، أو تسلسل ترقيد محدد للتحميل متعدد الاتجاهات.
التفاوتات البعدية: تفاوتات القطر الداخلي والخارجي، وتفاوت سمك الجدار، والاستقامة لكل متر.
تشطيب السطح: تجميلي (بطلاء شفاف) أو هيكلي (بدون تشطيب)، وهو ما يحرك تكلفة التشطيب.
بيانات الاختبار الميكانيكي: معامل الضغط والشد المحوري، أو طريقة الاختبار المستخدمة لتوليد قيم ورقة البيانات.
معالجة الأطراف: قص مربع، أو تشغيل حسب الطول، أو حفر، أو لصق بقطعة توصيل.

يستحق تفاوتان اهتماماً خاصاً. الاستقامة هي المواصفة الأكثر انتهاكاً في الأنابيب الطويلة، وينبغي للمشترين ذكرها بالمليمتر لكل متر بدلاً من تركها ضمنية. تفاوت سمك الجدار هو الثاني، لأنه يتحكم مباشرة في الوزن والهامش الميكانيكي، وتصحيحه لاحقاً مكلف.

قراءة عرض أسعار مصنعي أنابيب ألياف الكربون

تتفاوت عروض أسعار مصنعي أنابيب ألياف الكربون كثيراً في ما تتضمنه، وفي الاختلافات تختبئ مفاجآت التكلفة. يجب على المشتري المنضبط التحقق من أربعة بنود. أولاً، هل السعر لكل متر أم لكل قطعة، وما الطول الذي يفترضه سعر القطعة. ثانياً، هل تكاليف القوالب أو المغازل مشمولة، إذ قد يتطلب قطر جديد مغزلاً مخصصاً برسم غير متكرر. ثالثاً، هل يطابق التفاوت المقتبس الطلب، إذ إن التفاوتات الأوسع أرخص وبعض الموردين يقتبسون حسب نطاقهم القياسي لا النطاق المطلوب. رابعاً، هل الخواص الميكانيكية مضمونة ببيانات اختبار أم مذكورة فقط من ورقة بيانات نموذجية.

المهلة هي البند الخامس. بالنسبة لأنابيب ألياف الكربون، البنود غير المتكررة هي إنتاج المغزل واعتماد القطعة الأولى، والبنود المتكررة هي زمن السحب أو اللف والتصلد والقص والفحص. عرض الأسعار الذي يفصل التكاليف غير المتكررة عن المتكررة ويذكر مهلة كل منها أسهل بكثير في المقارنة من رقم إجمالي واحد.

تستحق النطاقات القياسية وشبه القياسية الاهتمام قبل وضع طلب مخصص. يحتفظ كثير من موردي أنابيب ألياف الكربون بنطاق قياسي من الأقطار وسمك الجدار والأطوال، والأنبوب المسحوب من ألياف الكربون من ذلك النطاق أرخص بكثير من برنامج قوالب مخصص، لأن المغزل موجود بالفعل والخط معدّ بالفعل. لذلك ينبغي لمشتري الهندسة التحقق أولاً مما إذا كان الحجم الجاهز أو شبه القياسي يلبي التصميم قبل تكليف قطر مخصص. وعندما يكون الحجم المخصص مطلوباً فعلاً، يستطيع مصنعو أنابيب ألياف الكربون المسحوبة ذوو برامج القوالب الأكثر مرونة تبديل أقطار المغازل بسرعة، لكن ينبغي للمشترين مع ذلك توقع كمية دنيا تعكس تغيير الإعداد، والتعامل مع النطاق المخصص بوصفه قراراً من مرحلتين: أولاً تأهيل المادة، ثم تأهيل الهندسة.

تأهيل مورد بجودة قابلة للتكرار

الجودة القابلة للتكرار هي ما يميز مصنع أنابيب ألياف الكربون القادر عن ورشة آلات تملك خط سحب. للبرامج الصناعية، شهادة ISO 9001 وتوثيق الدفعات المتسق هما خط الأساس. للأعمال الفضائية، توقع AS9100 واعتماد Nadcap للعمليات المركبة ذات الصلة. يجب أن تتضمن سجلات الدفعات دفعة الألياف ونظام الراتنج ودفعته وبيانات دورة التصلد ونتائج الفحص البعدي وقياسات الاستقامة. وينبغي للمشترين أيضاً طلب تقرير فحص القطعة الأولى قبل الإفراج عن الإنتاج، وبالنسبة للتطبيقات الهيكلية، بيانات اختبار ميكانيكي من الدفعة نفسها التي تُشحن.

خطوة تأهيل عملية هي طلب دفعة تطوير صغيرة قبل الالتزام بحجم الإنتاج. هذا يتحقق من ضبط عمليات المورد مقابل الرسم والتفاوت الفعليين، وينتج بيانات الاستقامة والبعد التي يمكن للمشتري تدقيقها، ويؤسس نمط التواصل لبقية البرنامج. تكلفة دفعة التطوير ضئيلة مقارنة باكتشاف مشكلة تفاوت أو جودة بعد بدء الإنتاج الكامل.

الأسئلة الشائعة

ما العملية الأفضل لأنابيب ألياف الكربون؟

يعتمد على التطبيق. يعطي السحب المستمر أفضل صلابة محورية بأقل تكلفة ويناسب أذرع الطائرات بدون طيار والأعمدة والمقاطع. يناسب اللف المقاطع المجوفة تحت الضغط الداخلي. ويناسبان اللف على مغزل والقولبة بالكيس الأنابيب المتوازنة أو عالية الأداء، مع تقديم القولبة بالكيس أفضل دقة بعدية وكسر حجمي للألياف للأعمال الفضائية.

ما التفاوت الذي يجب تحديده لأنابيب ألياف الكربون؟

اذكر القطر الخارجي وسمك الجدار والاستقامة صراحةً. الاستقامة هي المواصفة الأكثر انتهاكاً في الأنابيب الطويلة وينبغي إعطاؤها بالمليمتر لكل متر. يتحكم تفاوت سمك الجدار في الوزن والهامش الميكانيكي، لذا حدده بدلاً من الاعتماد على نطاق عام.

لماذا تتفاوت عروض أسعار أنابيب ألياف الكربون كثيراً؟

تختلف العروض في ما تتضمنه: التسعير لكل متر مقابل لكل قطعة، ورسوم القوالب والمغازل، والتفاوت المقتبس مقابل المطلوب، وما إذا كانت الخواص الميكانيكية مضمونة ببيانات اختبار. تتطلب المقارنة الصحيحة تقسيم العرض إلى تكاليف غير متكررة وتكاليف متكررة ومهل.

كيف أتحقق من جودة مورد أنابيب ألياف الكربون؟

اطلب شهادة ISO 9001 للأعمال الصناعية أو AS9100 مع Nadcap للفضاء، واشترط سجلات دفعات تغطي دفعة الألياف ودفعة الراتنج وبيانات التصلد والفحص البعدي والاستقامة. اطلب دفعة تطوير صغيرة وتدقيق تقرير فحص القطعة الأولى قبل الالتزام بحجم الإنتاج.

الخاتمة

يصبح الشراء من مصنعي أنابيب ألياف الكربون قابلاً للإدارة عندما يُبنى قرار الشراء حول العملية والمواصفة والأدلة. تحدد العملية أي الخواص الميكانيكية قوية وكم تكلف الأنبوب؛ وتمنع المواصفة إخفاقات التفاوت والاستقامة؛ وتثبت الأدلة، من سجلات الدفعات إلى فحص القطعة الأولى، أن الجودة ستتكرار بعد الشحنة الأولى. مشترو الهندسة الذين يبنون طلبات عروضهم حول هذه الركائز الثلاث يتجنبون باستمرار المفاجآت المكلفة التي تتبع شراء الأنابيب غير المحدد جيداً.
