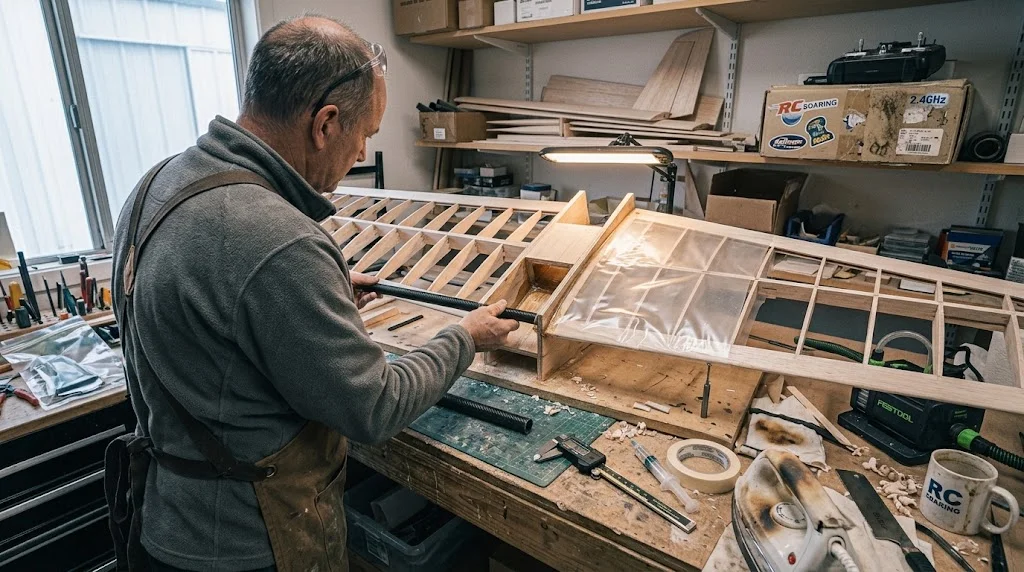

أنابيب ألياف الكربون لطائرات RC: اللونجيرونات والذيل وأجزاء الهيكل

مقدمة

يبدأ بناء أو إصلاح carbon fiber tubes for rc planes من مسار الحمل، لا من الكتالوج. القطر الخارجي الذي يصلح كعصا جناح في طائرة حديقة صغيرة سينهار كذيل في طائرة شراعية بطول 2.5 متر، لأن ما تستهلكه الطائرة فعلاً هو صلابة الانحناء وسلامة الجدار عند نقاط التثبيت وسماكة كافية لتحمّل هبوط سيئ واحد. يتناول هذا المقال المواضع الثلاثة التي تؤدي فيها الأنابيب عملاً حقيقياً في الطائرة، ويعطي نطاقات عملية للأقطار الشائعة، ويقارن الأنابيب بالقضبان الصلبة، وينتهي بقواعد اللصق والفحص التي تُبقي الطائرة صالحة للطيران بعد موسم صعب.

تعامل مع كل رقم هنا كنطاق عمل للألياف القياسية في راتنج إيبوكسي، ثم تحقق منه على طائرتك: الوزن الكلي، وحمل الجناح، وحمل العاصفة المتوقع، وطريقة تثبيت القطع كلها تغيّر الجواب. الهدف أنبوب يبقى مستقيماً بعد موسم كامل، لا أنبوب ينجح في اختبار انحناء على الطاولة.

carbon fiber tubes for rc planes: أين تعمل كل أنبوبة

تحمل عصا الجناح عزم الانحناء من الجذر إلى الطرف، وهي الأنبوبة الوحيدة التي تحدد الصلابة لكل جرام زمنَ الطيران. الأنبوب المستدير يقاوم الانحناء بالتساوي في كل المستويات ويتحمّل الأحمال الموضعية لجلبة الوصل، ولهذا تستخدم معظم الأطقم أنبوباً داخلياً واحداً أو زوجاً من الأنابيب الخارجية بدلاً من شريط مسطح. ذيل الطائرة يؤدي وظيفة مختلفة: يحمل المثبت بعيداً خلف مركز الثقل ويكبح رفرفة الدفة التي يضخّمها ذيل طري جداً عند السرعة، لذا يعتمد اختيار الذيل على نسبة الطول إلى القطر وصلابة الوصلة لا على القوة الخام. أما أجزاء الهيكل — قضبان البطارية وحوامل السيرفو وأكمام الشاسيه — فتحتاج أساساً مقاومة السحق وسطح لصق مستقيماً، وهنا توفر الجدران الأرق والأقطار الأصغر وزناً لا يلاحظه أحد.

• عصا الجناح: أكبر قطر يسمح به مقطع الجناح، وسماكة جدار محسوبة لعزم الجذر، مع جلبة وصل توزع الحمل الموضعي.
• ذيل الطائرة: طويل ورقيق الجدار، ويزداد قطره عند تثبيت الدفة حيث يبلغ العزم ذروته.
• قضبان وحوامل البطارية: أنابيب صغيرة صلبة تلصق على الفواصل، ويحددها السحق ومسامير التثبيت لا الانحناء.
• أكمام الشاسيه: مقاطع قصيرة سميكة الجدار تتحمل الصدم والاحتكاك وتُستبدل عادة بعد موسم.

أنابيب carbon fiber tubes for rc planes: القطر وسماكة الجدار ونطاقات الصلابة

تتناسب صلابة الأنبوب مع القطر مرفوعاً للقوة الرابعة عند جدار ثابت، فأنبوب 16 مم ليس ضعف صلابة أنبوب 8 مم بل أكثر بكثير، بينما تنمو الكتلة مع المحيط فقط. هذا التفاوت هو سبب أن رفع القطر درجة واحدة وتخفيف الجدار قليلاً يتفوق غالباً على زيادة الجدار عند قطر صغير. يسرد الجدول التالي المواضع الشائعة بنطاقات عملية؛ تحقق من القطر الداخلي الفعلي مقابل الجلب والأكمام والمثبتات قبل الطلب، لأن فروق المليمتر تحدد إن كانت القطعة ستنزلق أم ستلتصق.

الموضع	القطر الخارجي	سماكة الجدار	ملاحظات
عصا جناح طائرة حديقة	6 إلى 8 مم	0.5 إلى 0.8 مم	وصل بأنبوب داخلي، وزن كلي أقل من 2 كغ
عصا جناح شراعية 1.5 إلى 2.5 م	10 إلى 16 مم	0.8 إلى 1.5 مم	زوج أنابيب خارجية أو أنبوب داخلي ثقيل واحد
ذيل دافع أو ذيل بيلون	14 إلى 30 مم	0.6 إلى 1.2 مم	زيادة القطر عند تثبيت الدفة
قضيب بطارية أو فاصل جسم	6 إلى 12 مم	0.4 إلى 0.7 مم	السحق وتثبيت البراغي هما الحاكم
كم شاسيه	8 إلى 14 مم	1.0 إلى 2.0 مم	وظيفة صدمية، قابل للاستبدال

الوزن لكل متر أقل أهمية مما يبدو: الفرق بين جدار 0.5 مم وجدار 1.0 مم على أنبوب 10 مم نحو غرامين لكل متر، بينما تتغير الصلابة بمعامل يقارب اثنين. اصرف الجرامات حيث تبلغ ذروة منحنى الحمل — جذر العصا وقاعدة الذيل — ووفّرها عند الأطراف حيث يتلاشى العزم.

قضبان ألياف الكربون لطائرات RC مقابل الأنابيب المستديرة

حيث تكون القطعة رقيقة أو تتعرض لأحمال موضعية أو يجب أن تمر في انحناء ضيق، يفوز القضيب الصلب: وصلات التحكم وأطراف الأجنحة وصواري الهوائيات ومحاور الوصل كلها تحتاج مقاومة السحق والانبعاج التي يقدمها المقطع الصلب فقط. القضيب carbon fiber rod 1mm هو الخيار القياسي لوصلات التحكم القصيرة في الطائرات الصغيرة، وcarbon fiber rods for rc planes أرخص في التخزين من الأنابيب المطابقة لأنها لا تحتاج جلبة أو فراغ لصق. أما الأنابيب فتفوز حيث تكون صلابة الانحناء لكل جرام هي السؤال كله — العصي والأذيال والفواصل — لأن المادة تجلس عند نصف القطر حيث تعمل أكثر ما يمكن بدلاً من التكدس عند المحور المحايد.

القاعدة العملية بسيطة: إذا كانت القطعة تنقل حمل انحناء موزعاً فاستخدم أنبوباً؛ وإذا كانت تستقبل دفعاً أو سحباً أو صدمة مركزة فاستخدم قضيباً. الشاسيه هو الاستثناء المعتاد، حيث يمنح قضيب داخل أنبوب ساقاً مخمدة ومرنة تنجو من هبوطات يشقها الأنبوب الصرف. وعندما يصلح الخياران، قارن الصلابة عند وزن متساوٍ لا عند قطر متساوٍ، وسيظهر الجواب الصحيح عادة في سطر واحد من الحساب.

التركيب واللصق والاستبدال بعد السقوط

الوصلات الملصوقة تحمل الأنابيب معاً أفضل من المثبتة بمشابك، بشرط تحضير السطح. اصنفر منطقة اللصق بورق خشن، وامسح بالكحول، واخشّن داخل أي جلبة؛ وبذلك تنقل حشوات الإيبوكسي الحمل عبر كامل التداخل بدلاً من نقطتين صلدتين. احفر الأنابيب مع كتلة دعم وسرعة معتدلة لتجنب تقشر الخروج، ولا تُفرط في شد المشبك على جدار رقيق، لأن حلقة السحق الناتجة ستختفي تحت الغلاف حتى يكشفها أول مناورة قوية.

بعد أي هبوط صعب، افحص قبل الطيران مرة أخرى: أدر الطائرة وانظر بمحاذاة كل عصا والذيل بحثاً عن خط مستقيم، واضغط الطلاء حول نقاط التثبيت بحثاً عن بقع طرية تدل على التقشر، وافحص جلبة الوصل بحثاً عن وصلة منزاحة. الأنبوب الذي يظهر فيه ثلم أو شق طلاء ينفتح عند الانثناء أو تثبيت لم يعد مستوياً انتهى عمره الخدمي — والأنابيب المتقاعدة بدائل ممتازة لقضبان وحوامل البطارية، حيث الأحمال أقل والعصا المنحنية لن تُفتقد.

الأسئلة الشائعة

كيف أحسب قطر أنبوب عصا الجناح لتصميم جديد؟

ابدأ من عزم الانحناء عند الجذر في أقصى رفع مضروباً في معامل الهبوط، ثم اختر أكبر قطر يسمح به مقطع الجناح واحسب سماكة الجدار مقابل هذا العزم بهامش أمان نحو 1.5. افحص حد الانحراف أيضاً: العصا القوية لكن الطرية ستنحني في السحب وتغيّر التوازن في منتصف الطيران. إذا وقعت الأرقام بين مقاسين قياسيين فخذ القطر الأكبر بالجدار الأرق، وتأكد أن جلبة الوصل ما زالت تناسب القطر الداخلي قبل الطلب.

هل أستخدم أنبوباً أم قضيباً لذيل من نوع بيلون؟

استخدم أنبوباً. الذيل يعمل في الانحناء ويحتاج صلابة على كامل طوله، وهي حالة الحمل التي يتفوق فيها المقطع المجوف على الصلب عند وزن متساوٍ؛ أما قضيب بالصلابة نفسها فسيكون أثقل مما تحتمله الطائرة كلها. حدد قطر الذيل عند تثبيت الدفة أولاً لأن العزم يبلغ ذروته هناك، ثم خفف الجدار باتجاه جسم الطائرة حيث يُدعم المقطع من الجانبين. وإذا كان الذيل سيمرر أسلاكاً، فتأكد أن القطر الداخلي يترك مجالاً للضفيرة دون أن تحك العزل.

متى أستبدل أنبوباً بعد سقوط بدلاً من إصلاحه؟

استبدل أي عصا أو ذيل فيه ثلم، أو منطقة متقشرة تنثني تحت ضغط الإبهام، أو شق ينفتح عند ثني المقطع يدوياً؛ هذه الأعطال تقدمية، والإصلاح الذي يعيد الصلابة بإضافة طبقات يضيف كتلة لم تحسبها. الرقائق التجميلية في الطلاء يمكن صنفرتها وإغلاقها دون قلق، وأكمام الشاسيه رخيصة بما يكفي لاعتبارها مواد استهلاكية. وعند الشك، أنزل القطعة درجة: العصا التي فشلت في فحص السقوط تصبح قضيب بطارية، والعصا الجديدة تأخذ مكانها قبل الرحلة التالية.

ما سماكة الجدار المناسبة لذيل من ألياف الكربون؟

بين 0.6 و1.2 مم يغطي معظم أذيال النماذج، ويُحدد الجدار بعزم تثبيت الدفة لا بمنتصف الأنبوب؛ الجدران الرقيقة توفر وزناً لكنها تنبعج في الحقيبة، لذا اختر الأسمك إذا كان الذيل يُناول بخشونة. تحقق من الجدار مقابل مثبتاتك أيضاً، لأن برغياً يكاد يخترق جداراً بسماكة 0.6 مم لن يحتفظ بالسنّ بعد الفك الثاني. وإذا كان الذيل يعمل كقناة، فبطّن الداخل بغلاف خفيف حيث تمر الكابلات عبر المشابك.

الخاتمة

حساب أنابيب ألياف الكربون لطائرات RC مسألة صلابة تتنكر في هيئة طلب قطع: حدد أين يعمل كل أنبوب، وارفع القطر قبل الجدار، واحتفظ بالجرامات للجذر وتثبيت الدفة لا للأطراف. تبقى القضبان في مجالها للأحمال الموضعية والوصلات، وتتولى الأنابيب الانحناء الموزع، وكلاهما يستحق الفحص نفسه بعد السقوط قبل الرحلة التالية.

ابدأ من مسار الحمل ومثبتات التثبيت، ثم طابق القطر والجدار مع النطاقات أعلاه. تصفّح مجموعتنا من أنابيب الكربون أو أرسل إلينا مواصفات طائرتك وسنساعدك في مطابقة أنبوب لحالة الحمل بدلاً من أقرب مقاس على الرف.
