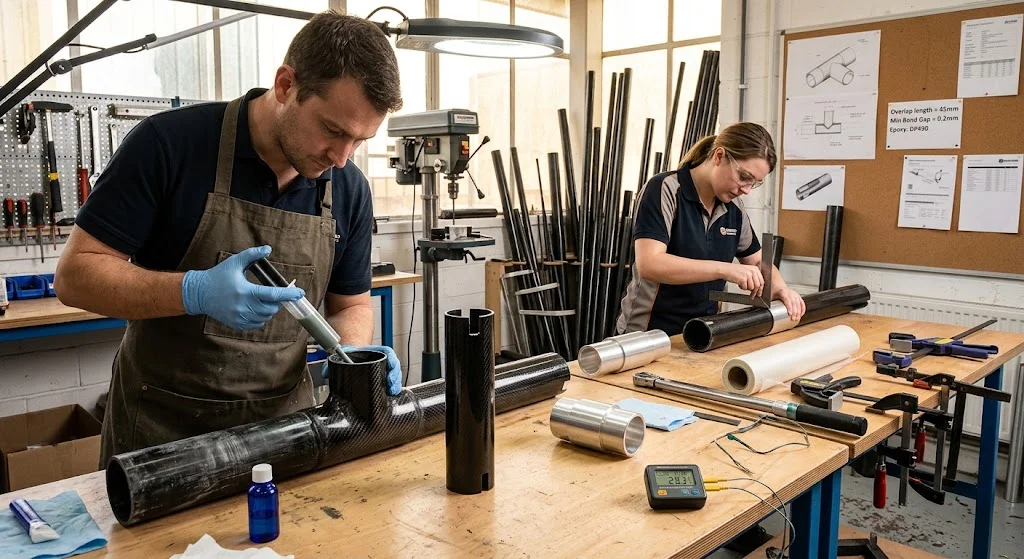

وصلة T لأنبوب ألياف الكربون: خيارات اللصق والتجميع الميكانيكي

مقدمة

وصلة T لأنبوب ألياف الكربون من أصعب الوصلات في البنى خفيفة الوزن، لأن الفرعي بزاوية قائمة ينقل إلى الرئيسي عزم انحناء، وألياف الكربون أضعف ما تكون حين تُحمَّل عرضًا لأليافها. فإطار مسيّرة أو ذراع روبوت أو حامل تصوير أو هيكل مبني من أنابيب أسطوانية يحتاج دائمًا تقريبًا إلى وصلات T حيث يلتقي العمود بالأفقي، والوصلة كثيرًا ما تحدد متانة التجمع كله. يشرح هذا الدليل ما يجب أن تحمله وصلة T الكربونية، ويقارن الطرق الملصوقة والميكانيكية والهجينة لبنائها، ويضع قواعد التصميم التي تجعل من الوصلة عقدة إنشائية لا نقطة ضعف.

والجواب المختصر أن الوصلة الملصوقة أو الهجينة ذات السطح الطويل المجهّز جيدًا تتفوّق على الوصلة التناكبية البسيطة في كل مرة، وأنه لا يجوز ثقب الأنبوب الرئيسي أو شقّه بطريقة تقطع أليافه الحاملة. وتُظهر الأقسام التالية كيف نطبّق هذا المبدأ وكيف نتجنّب الأعطال التي تظهر لاحقًا شقوقًا عند نقطة الوصلة.

ما يجب أن تحمله وصلة T لأنبوب ألياف الكربون

تنقل وصلة T ثلاثة أنواع من الحمل. الأول عزم الانحناء من الفرعي: حين يُحمَّل الطرف الحر لذراع الكاميرا، تشهد الوصلة عزمًا ينمو بطول الذراع، ويكون الإجهاد أعظمه عند خط الوصلة تمامًا. والثاني الالتواء: فذراع المسيّرة الذي يقاوم الانعراج يضع حملًا لويًا على الأنبوب الفرعي. والثالث الحمل المحوري والقصّي المباشر الساري على طول الرئيسي عبر نقطة التقاء الفرع. وتتحمل ألياف الكربون الأنواع الثلاثة جيدًا على طول أليافها، لكن الوصلة تجعل الحمل ينتقل بين العناصر، فتنشأ الوصلة حيث تُحمَّل الصفيحة في أضعف اتجاهاتها. ولذلك تحتاج وصلة T إلى مساحة لصق أو تثبيت كبيرة لا صغيرة، ويجب أن يدخل الحمل إليها تدريجيًا لا في زاوية حادة.

خيارات لصق وصلة T لأنبوب ألياف الكربون

اللصق أخفّ وأقوى طريقة في الغالب لصنع وصلة T كربونية، لأنه يوزّع الحمل على سطح طويل بدل تركيزه. وتغطّي ثلاث ترتيبات لاصقة معظم الحالات.

• مقعد مشقوق مع فيلية لاصقة: يُقصّ الأنبوب الفرعي على انحناء الرئيسي ويجلس عليه ويُلصق بفيلية إبوكسي إنشائية. بسيط وخفيف، لكن خط اللصق قصير والوصلة لا تحمل إلا حمولات متوسطة.
• تركيب T جاهز ملصوق: قطعة زاوية مقولبة من الكربون أو الزجاج المقوّى ذات تجويفيْن تُلصق فوق طرف الفرعي وعلى الرئيسي. يضيف التركيب سطحًا لاصقًا طويلًا في الاتجاهين، فترتفع المتانة بشكل ملحوظ.
• مثبّت وموصِّل ملصوق: موصِّل مشغّل من الألمنيوم أو البلاستيك بجلبتيْن يُلصق في الأنبوبين معًا؛ تدخل جلبة في الفرعي والأخرى في الرئيسي عبر شقّ. وهذا يعيد مسار حمل شبه متصل، وهو أقوى الخيارات الملصوقة بثمن بعض الوزن.

جودة اللصق أهمّ من الهندسة. نظّف السطوح واجلخها جلخًا خفيفًا ومدّد طول اللصق خمسة أضعاف سمك الجدار على الأقل في كل اتجاه، وتصلّب عند درجة الحرارة المحددة للاصق. فخط لصق قصير نظيف خير من خط طويل ملوَّث، لأن كل فشل مبكر تقريبًا يبدأ بسطح سيئ التحضير.

التجميع الميكانيكي والهجين لوصلة T

التجميع الميكانيكي يثبّت الفرعي بالرئيسي بمشبك أو برغي، فيجعل الوصلة قابلة للصيانة لكنه يضيف وزنًا، والنسخة البرغية تقطع في الأنبوب. ويقارن الجدول الخيارات الرئيسية لوصلة بمستوى المسيّرات أو الروبوتات بأنابيب 20-25 مليمترًا.

الطريقة	المتانة النموذجية	الصلابة	الوزن	الفكّ	الأنسب لـ
مقعد مشقوق ملصوق	متوسطة	متوسطة	منخفض	لا	إطارات خفيفة، نماذج
تركيب T ملصوق	عالية	عالية	منخفض-متوسط	لا	أذرع المسيّرات، المثبّتات
موصِّل مثبّت ملصوق	الأعلى	الأعلى	متوسط	لا	وصلات الروبوتات، الإطارات الحاملة
مشبك وقوس	متوسطة-عالية	متوسطة	متوسط	نعم	آلات تُصان، نماذج عرض
كتلة برغية	عالية	عالية	مرتفع	نعم	عقد الهيكل، الخدمة الشاقة

والمقايضة في الجدول بين قابلية الصيانة من جهة والوزن والمتانة من جهة أخرى. والترتيب الهجين يقسم الفرق: مثبّت ملصوق داخل الفرعي يأخذ حمل الانحناء، ومشابك أنبوب ألياف الكربون أو قوس برغي يمسكون المثبّت فتفتح الوصلة عند الحاجة. ولأن البرغي يستند إلى المثبّت لا إلى الصفيحة العارية، لا يُسحق الجدار أبدًا — وهو أشيع سبب لفشل وصلة T في التصاميم المشبَّكة. وحيث يجب فكّ الوصلة بانتظام، غالبًا ما يكون الطريق الهجين أفضل جواب.

قواعد تصميم وصلات أنبوب ألياف الكربون

تحكم القواعد نفسها كل وصلة كربونية داخل وصلة T، واتباعها يمنع أنماط الفشل القياسية.

• لا تجعل برغيًا يستند إلى صفيحة عارية أبدًا: ألصق مثبّتًا أو جلبة أولًا ثم ثبّت على المثبّت.
• أطل السطح: اجعل طول اللصق أو التثبيت على امتداد الرئيسي ثلاثة إلى خمسة أقطار على الأقل، ليتوزع الحمل بدل أن يبلغ ذروته في نقطة.
• تجنّب الأطراف الحادة الملامسة: دوّر كل حافة قطعة تلمس الأنبوب؛ فحافة المشبك الحادة تعمل كسكينة وتفتح شقًا تحت الاهتزاز.
• وجّه الحمولات على طول الألياف: حيث يلتقي الفرعي بالرئيسي، حمّل ألياف الأنبوبين في الاتجاه الطولي قدر ما تسمح الهندسة.
• اختم الأطراف المقطوعة المكشوفة: سدّ بالراتنج كل طرف مشغّل وكل شقّ، فلا تدخل الرطوبة إلى الصفيحة وتسبب تشقّقًا طبقيًا خفيًا.

اتبع هذه القواعد فتتصرف وصلة T كعقدة إنشائية؛ وتجاهلها فيصبح نقطة الالتقاء هي الشق الذي يفشل التجمع كله، وعادةً في لحظة تكون القطعة أشدّ تحميلًا.

كيف تصل أنابيب ألياف الكربون دون سحقها

السحق أشيع فشل في أعمال الوصلات الكربونية المشبَّكة، وتجنّبه سهل. فجدار الأنبوب قوي في الشد على طول الألياف لكنه ضعيف في الاتجاه الأقطاري، فأي برغي أو مسمار أو مشبك مدبّب يضغط مباشرة على الجدار سيسحقه. والجواب العملي مثبّت ملصوق أو جلبة معدنية رقيقة عند كل نقطة تثبيت: فالمثبّت يوزّع الحمل الأقطاري في سمك الجدار ويعطي المسمار سطحًا معدنيًا يستند إليه. ومشابك أنبوب ألياف الكربون ذات المقعد المنحني العريض توزّع الحمل أيضًا على قوس كبير، ويجب اختيارها بحيث يطابق تجويف المشبك القطر الخارجي للأنبوب مطابقة وثيقة لا مقاسًا أكبر بحشية مطاطية. وإن كان لا بد من مشبك على الأنبوب العاري، فأبقِ مساحة التماس سخية واستخدم مثبّت خيط مع حدّ عزم لا القوة الغاشمة. وعلى الأنابيب رقيقة الجدار، المثبّت ليس خيارًا؛ إنه الفرق بين وصلة وشقّ.

الأسئلة الشائعة

أيّهما أقوى: وصلة T الكربونية الملصوقة أم المشبَّكة؟

الملصوقة المصنوعة جيدًا أقوى عادةً، لأنها توزّع الحمل على سطح طويل في اتجاهي الأنبوب، وتلصيق الألياف في اتجاهها الأقوى يعطي أفضل نقل للصلابة. أما المشبَّكة فسهلة الصيانة لكنها تركّز الحمل عند حافة المشبك وقد تسحق الجدار إذا لم يُضبط عزم الربط. وأقوى ترتيب عملي هو الهجين: ألصق مثبّتًا في الفرعي والرئيسي، ثم ثبّت على المثبّت بمشبك أو برغي. هكذا يبقى مسار الحمل متصلًا وتبقى الوصلة صالحة للصيانة.

هل يمكن حفر ثقب عبر أنبوب ألياف الكربون عند وصلة T؟

يمكن، لكن بشرط تقوية الثقب. فالثقب العادي عبر الجدار يقطع الألياف الحاملة ويصنع مكثّف إجهاد غالبًا ما يصبح بداية شق. وإن كان البرغي النافذ حتميًا، ألصق جلبة أو مثبّتًا في الأنبوب قبل الحفر، واختم الثقب بالراتنج، واختر حجم البرغي بحيث يبقى إجهاد الاستناد عند الثقب ضمن حدّ الصفيحة. وحيث كان الحمل كبيرًا، ففضّل التثبيت على مثبّت ملصوق على حفر الأنبوب العاري.

كم يجب أن يكون طول التداخل اللاصق في وصلة T الكربونية؟

قاعدة الإبهام: اجعل التداخل اللاصق ثلاثة أقطار أنبوب على الأقل على امتداد الرئيسي، وقطريْن على الأقل صعودًا في الفرعي، ولا أقلّ من خمسة أضعاف سمك الجدار في أي اتجاه. والتداخلات الأطول تنقل حملًا أكثر تدريجيًا وتقاوم التقشّر — وهو نمط فشل معظم الوصلات الملصوقة. وطول اللصق أثمن من اللاصق الزائد المدفوع في الوصلة، لأن المتانة تأتي من مساحة السطح لا من حجم الفيلية.

الخاتمة

تحمل وصلة T الكربونية عزم انحناء والتواء وحملًا محوريًا، وأفضل طريقة لحملها نشر الحمل على سطح طويل مجهّز جيدًا بدل تركيزه في زاوية. فالتركيبات الملصوقة والموصِّلات المثبَّتة أخفّ وأقوى، والمشابك والبراغي الميكانيكية أسهل صيانة، والترتيب الهجين بين اللصق والتثبيت يمنح الاثنين معًا. وقواعد التصميم قصيرة: لا برغي على صفيحة عارية، وأطل السطح، ودوّر الأطراف، واختم الأطراف المقطوعة، وادعم كل مشبك بمثبّت.
