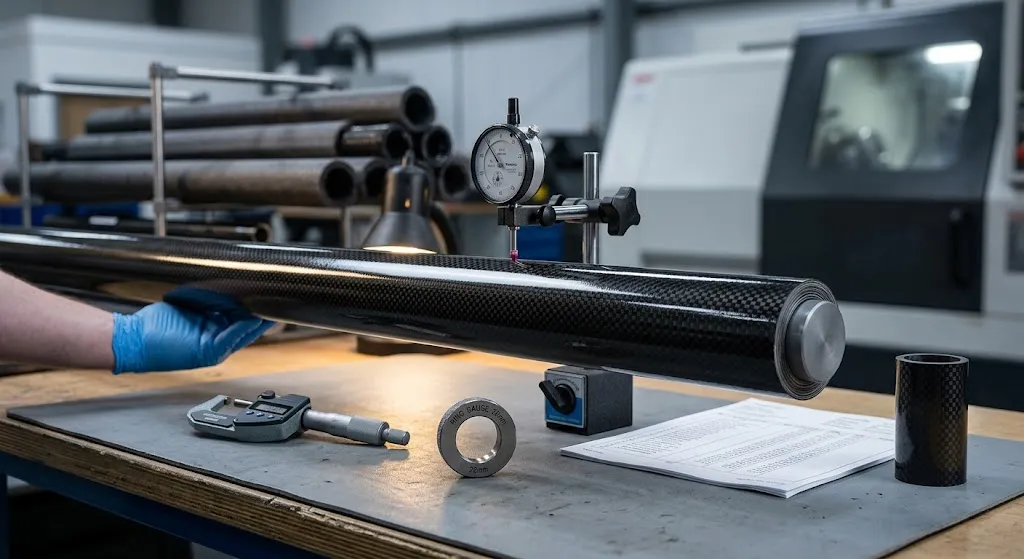

أنبوب كربوني - 25 ملم × 23 ملم × 1000 ملم: توريد مقاس مخصّص

مقدمة

الأنبوب الكربوني - 25 ملم × 23 ملم × 1000 ملم من أكثر المقاطع المخصّصة طلبًا في الروبوتات والبحرية والأتمتة الصناعية: قطر خارجي 25 ملم مع ثقب 23 ملم يبقي جدارًا بسماكة 1 ملم — رقيقًا لأنبوب بهذا الحجم، لكنه يتصرّف جدًا بشكل مختلف عن جدران 1-2 ملم على قضبان 8 أو 10 ملم. يبحث المشترون عن هذا المقاس الدقيق لأنه يدخل في تجهيزات 25 ملم الحالية وأغلفة الأسطوانات الهوائية، مع حفظ صلابة انحناء أكبر بأربع إلى ست مرات من أنبوب 25 × 17 ملم الرقيق المعتاد. تشرح هذه المقالة كيف يُصنع المقطع فعليًا، وما التسامحات المطلوبة على طول متر واحد، وكيف تُسعَّر طلب الأنبوب الكربوني بثقب 23 ملم دون دفع أسعار هندسة التصميم لتشكيل قياسي.

تبدو المواصفة بسيطة — دائري، طول 1000 ملم، قطر داخلي 23 ملم — لكن سماكة الجدار 1 ملم تنقل المقطع إلى فئة الجدران السميكة حيث تسيطر تسلسلات التشكيل وضغط التشبيت على النتيجة، وتنفصل فيها عمليتا السحب واللفّ في التكلفة والأداء معًا.

لماذا يُعدّ 25 ملم خارجي / 23 ملم داخلي مقطعًا مستقلًا لا أنبوبًا رقيقًا فحسب

عند 25 ملم خارجيًا و23 ملم داخليًا، تبلغ نسبة الجدار إلى القطر 4 في المئة — رقيقة بما يكفي لتبدو أنبوبًا قياسيًا، وسميكة بما يكفي ألا تكون جدول التشكيل تخطيًا أحادي الطبقات. الأرقام المهمة لهذا المقطع السميك:

• صلابة الانحناء: مقطع العزم الثاني لنحو المساحة نحو 6.6 سم⁴؛ ومع تشكيلة شبه متساوية الاتجاه بموصل فعّال 50 جيجاباسكال نحصل على نحو 330 نيوتن·متر صلابة ثني — أي نحو 4.5 أضعاف أنبوب 25 × 21 ملم من الطول نفسه.
• الكتلة: بكثافة 1.55 غ/سم³ يزن الأنبوب نحو 360 غرامًا للمتر؛ والألمنيوم بنفس المقاس نحو 1030 غرام، فيوفر الكربون الصلابة بثلث الكتلة.
• السلوك المحيطي: جدار 1 ملم على ثقب 25 ملم رقيق للضغط الداخلي — المقطع يصلح للانحناء الإنشائي لا لأوعية الضغط، وأي مداخل مضغوطة تحتاج كُمًّا داخليًا لتوزيع الحمل الشعاعي.
• سطح للّاصق: الثقب 23 ملم واسع بما يكفي لاستيعاب غطاء نهائي أو سدادة ألمنيوم مُفرَزة بطول لاصق 30-40 ملم — وهذا ما يجعل المقطع صالحًا كجزء من ذراع روبوت.

يختار المصمّمون هذا المقاس تحديدًا لأنه يقع بين الأنابيب الرقيقة 25 × 21 والسميكة 25 × 19 الثقيلة، حافظًا على هدف الصلابة دون عقوبة الكتلة.

مسارات التصنيع: اللفّ مقابل السحب على طول 1000 ملم

يمكن الحصول على المقطع 25 × 23 ملم بعمليتين غير قابلتين للاستبدال في العمل الدقيق. ويسيطر اللفّ على هذه السماكة: تُلفّ طبقات مسبقة التشرّب حول علبة مصقولة، ثم تُحقن في كيس فراغ وتشبّت تحت ضغط أوتوكلاف، ثم تُسحب من العلبة — وبهذا يُضبط تسامح الثقب 23 ملم. أما السحب فيتحكم جيدًا في القطر الخارجي ويصعب عليه الثقب، لأن حزمة الليف تُسحب عبر قالب ساخن مصمَّم للسطح الخارجي؛ وعند جدار 1 ملم، تشتّت الثقب ±0.15 ملم شائع.

الخاصية	اللفّ (موصى به)	السحب
تسامح الثقب (هدف 23 ملم)	±0.05 ملم	±0.15 ملم
تسامح القطر الخارجي	±0.1 ملم	±0.05 ملم
الاستقامة على 1000 ملم	0.2-0.5 ملم	0.5-1.0 ملم
التحكم في التشكيل	خيارات شبه متساوية الاتجاه كاملة	موحد الاتجاه في المعظم
السعر النموذجي لـ 1000 ملم	55-95 دولارًا	25-45 دولارًا
الأفضل لـ	أذرع الروبوتات وتجهيزات الاختبار	دعامات عامة وأذرع منخفضة الحمل

لكل ما يجب أن ينزلق في محمل 25 ملم أو قبسة، يكون تسامح ثقب اللفّ العامل الحاسم؛ والأنبوب المسحوب خيار صحيح فقط حين يكون المقاس 23 ملم اسميًا والحمل معتدلًا.

طلب المقطع: الطول والأطراف والتسامحات

عند طلب برنامج أنابيب وقضبان كربونية يشمل هذا المقطع، اكتب التسامحات في أمر الشراء بدل قبول «القياسي»:

• الطول: 1000 ملم مقطوعًا بزاوية قائمة ±1 ملم؛ وضّح ما إذا ستُعالَج الأطراف لاحقًا، لأن الصنفرة بعد القطع تفتح الجدار 0.1-0.2 ملم لكل وجه.
• الثقب: 23 ملم +0.05/-0.00 لمناسبي الانزلاق؛ وإن كان الأنبوب يستقبل مداخل لاصقة فوسّع إلى +0.15 ودع اللاصق يملأ.
• الاستقامة: 0.3 ملم على المتر الكامل لأجزاء الذراع؛ ويُقبل 1 ملم للدعامات غير الحرجة.
• السطح: سطح خارجي مصنفر جاهز للّاصق أو لامع للزخرفة — حدد، لأن جهة العلبة في اللفّ لامعة وجهة الكيس مطفية.
• الشهادات: درجة الليف (T300 أو T700)، ودرجة انتقال زجاجي للراتنج، وتقرير ضبط أبعاد للقطعة الأولى.

المدة لدى مصنّع يحمل المخزون عادة 3-5 أسابيع للأنبوب الملتف و1-2 أسبوع للمسحوب؛ ويُضاف أسبوع لمعالجة الأطراف. والحد الأدنى للطلب عادة قطعة واحدة إلى خمس للّلفّ المخصّص — هذا ليس مقاس حاوية — ولهذا يبدو السعر مرتفعًا مقابل أنابيب السحب في الكتالوج.

الأسئلة الشائعة

هل جدار 1 ملم في أنبوب كربوني 25 ملم رقيق جدًا للاستخدام الإنشائي؟

لا — للهياكل التي تعمل بالانحناء. المقطع يملك مقطع عزم ثاني نحو 6.6 سم⁴، ومع موصل شبه متساوي الاتجاه 50 جيجاباسكال يعطي نحو 330 نيوتن·متر صلابة، أي أربع إلى ست مرات الأنابيب الرقيقة المعتاد. وما لا يفعله تحمل الضغط الداخلي أو الأحمال المركزة دون كُم داخلي أو مداخل لاصقة توزّع القوة.

هل يستطيع الأنبوب المسحوب تلبية تسامح ثقب 23 ملم؟

بتسامح فقط. السحب يتحكم جيدًا في القطر الخارجي لكن الثقب يتذبذب ±0.15 ملم أو أكثر لأنه يتشكّل بالقالب لا بالعلبة. إن كان يجب أن يدخل الأنبوب في محمل 23 ملم، فاطلب بناءً باللفّ بتسامح ثقب ±0.05 ملم.

ما فرق السعر بين السحب واللفّ على 1000 ملم؟

الأنبوب المسحوب 25 × 23 × 1000 ملم بنطاق 25-45 دولارًا، والملتف 55-95 دولارًا حسب درجة الليف وكمية الطلب. علاوة اللفّ تشتري تسامح الثقب والتحكم في التشكيل والاستقامة — العوامل الثلاثة التي تقرّر أداء جزء الذراع أو احتكاكه.

الخاتمة

الأنبوب الكربوني - 25 ملم × 23 ملم × 1000 ملم يستحق موقعه كمقطع مخصّص قياسي لأنه يجمع كتلة الجدار الرقيق (نحو 360 غ/م) مع صلابة تقارب السميك (نحو 330 نيوتن·متر)، شريطة طلب بناء اللفّ مع ثقب مُتحكَّم به. اكتب التسامحات في أمر الشراء — ثقب ±0.05 ملم، استقامة 0.3 ملم، أطراف قائمة — واطلب تقرير ضبط القطعة الأولى قبل الدفعة. لهذا المقطع الدقيق والمقاسات المجاورة، تصفّح مجموعتنا من الأنابيب الكربونية أو تواصل مع فريقنا التقني مع رسمك وحالة التحميل وحجمك السنوي.
