وصل أنبوب ألياف الكربون: الجلب والحشوات والوصلات اللاصقة

مقدمة

يحدّد اختيار وصل أنبوب ألياف الكربون الصحيح في كثير من الأحيان ما إذا كان الهيكل الخفيف يعمل بدقة كما حُسب أم ينكسر عند أكثر نقاطه تحميلًا. تحمل ألياف الكربون الحمل بكفاءة عالية على طول أليافها، لكن كل وصلة تقطع مسار الحمل وتركّز الإجهاد، لذا قد تُهدر الوصلة الضعيفة كل مكسب الوزن الذي اختير المادة من أجله. فذراع الطائرة المسيّرة وهيكل الدرّاجة وهيكل سيارة السباق ووصلة الروبوت كلها تعتمد على ضمّ الأنابيب طرفًا إلى طرف، أو بزاوية، أو إلى وصلة معدنية.

لا توجد طريقة واحدة أفضل لوصف أنابيب ألياف الكربون. تنقسم الخيارات العملية إلى أربع عائلات: الوصلات اللاصقة، ووصلات الجلب والحشوات، والمشابك الميكانيكية، والوصلات الهجينة التي تجمع اللصق مع المثبّت. وكل منها يقايض بين المتانة والوزن والكلفة والقابلية للفك. يشرح هذا الدليل كيف تعمل كل عائلة، وقواعد التصميم التي تُبقيها موثوقة، وجدول مقارنة يوجّه الاختيار حسب حالة الحمل.

طرق وصل أنابيب ألياف الكربون: نظرة عامة

قبل المقارنة، يفيد فهم لماذا تتصرف الوصلات في المواد المركّبة بشكل مختلف عن وصلات الفولاذ أو الألمنيوم. فالوصلة المعدنية يمكن أن تخضع وتعيد توزيع الحمل الزائد، أما صفيحة ألياف الكربون فلا تستطيع، لذا تُصمَّم الوصلة المركّبة ليبقى الإجهاد عند كل نقطة دون حدّ المرونة. والقيود المحدّد الثاني أن ألياف الكربون هشّة في الضغط وضعيفة في تحمّل الانهيار بالاستناد، لذا يُتجنّب عادة البراغي التي تسحق جدارًا رقيقًا إلا مع تدعيم محلي.

تغطّي العائلات الأربع جميع التطبيقات تقريبًا:

• الوصلات اللاصقة: أنبوبان يُوصلان بلاصق إنشائي، إما بالتلاقي مع جلبة أو بالشقّ المائل. ينتقل الحمل بالقصّ عبر خط لاصق رقيق.
• وصلات الجلب والحشوات: جلبة داخلية أو خارجية تجسر الأنبوبين، غالبًا باللصق، ويمكنها أيضًا حمل حشوة معدنية لتوصيل ملولب أو مسمّري.
• المشابك الميكانيكية والوصلات المبرغية: مشابك مشقوقة أو أقراص أو حوامل تُمسك الأنبوب، فتسمح بالفك لكن تضيف معدنًا ووزنًا.
• الوصلات الهجينة: اللصق مع مثبّت ميكانيكي لمقاومة التقشّر وتحمل الإجهاد.

الوصلات اللاصقة لأنبوب ألياف الكربون

اللصق أكثر أنواع وصل أنبوب ألياف الكربون شيوعًا لأنه يوزّع الحمل على مساحة كبيرة، ويكاد لا يضيف وزنًا، ولا يقطع الألياف. والكمية الأساسية هي طول التراكب: في الجلبة الملصقة يبلغ التراكب عادة من قطر واحد إلى قطر ونصف قطر الأنبوب، ولا يضيف ما فوق نحو قطرين متانة تُذكر، لأن خط اللاصق يكون محمّلًا بالكامل عند طرفيه. ويجب أن يكون خط اللاصق رقيقًا ومنتظمًا، عادة بين 0.1 و0.3 مليمتر، يُضبط بخرزات زجاجية أو لاصق مالئ للفراغ.

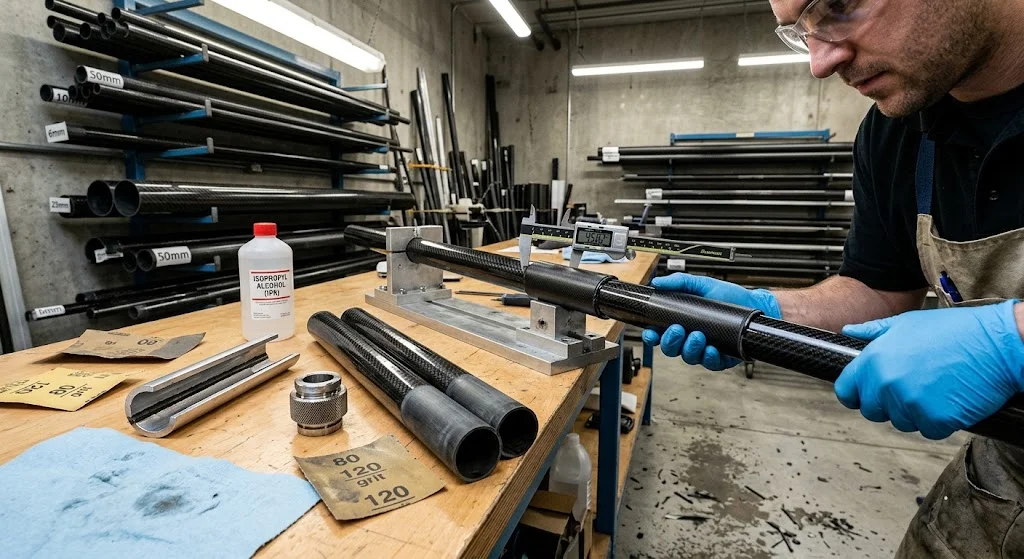

يتحكم تحضير السطح في النتيجة. تُصنفر منطقة اللصق بورق 80 إلى 120، وتُنظَّف بمذيب، ويُطبَّق عليها غالبًا برايمر. ويُختار للوصلات الإنشائية لاصق إيبوكسي معجوني مقوّى؛ أما لواصق الميثيل ميثاكريلات فتتصلّب أسرع وأقل حساسية للتحضير لكنها أكثر مرونة. والوصلة على شكل شقّ مائل، حيث تُشكَّل أطراف الأنبوب على مخروط ضحل، أقوى من التلاقي البسيط لأنها تحوّل التقشّر إلى قصّ، لكنها تكلّف وقت تشغيل. ونمط الانهيار الكلاسيكي الواجب تجنّبه هو التقشّر عند نهاية التراكب، ولهذا يساعد كلٌّ من الشطف الصغير على حدّ الجلبة وحاشية اللاصق.

وصلات الجلب والحشوات

الجلبة قطعة قصيرة من الأنبوب، داخل العضوين أو خارجه، تنقل الحمل عبر الفراغ. والجلبة الخارجية أسهل في اللصق والتفتيش؛ أما الداخلية فتُبقي القطر الخارجي أملس وتناسب التصاميم التلسكوبية والمعيارية. ويلفّ الوصلة بعدة طبقات من قماش ألياف الكربون ويُصلَّب في مكانه فيعطي وصلة بألياف متّصلة أخفّ من جلبة سميكة، لكنه يحتاج فرنًا أو كيسًا مفرّغًا. ويجب أن يكون جدار الجلبة سميكًا بما يكفي لتحدّد هي متانة الوصلة لا خط اللاصق.

تحلّ الحشوات مشكلة مختلفة: توفير نقطة صلبة لبرغي أو سنّ لولبي أو محمل في أنبوب طري رقيق الجدار. وتُلصق الحشوة المعدنية في تجويف الأنبوب، ويجب ألا يقل طولها عن قطر ونصف قطر ليحمل اللاصق الحمل بالقصّ بدل أن تميل الحشوة تحت الحمل. والحشوة المصبوبة، حيث تُملأ نهاية الأنبوب باللاصق، بسيطة وقوية في الشدّ لكنها أثقل. وعند الحاجة إلى وصلة أنبوب كربون على شكل حرف T أو حامل مبرغي، تكون الحشوة هي الطريقة المعتادة لتفادي سحق الجدار.

المشابك الميكانيكية والوصلات المبرغية ووصلات T

يُختار التثبيت الميكانيكي عندما يجب أن يُفكّ الهيكل، أو عندما تُعدَّل الوصلة في الموقع، أو عندما يُحتاج إلى وصلة معدنية. تُمسك المشابك المشقوقة والأقراص الأنبوب بالاحتكاك؛ ويجب ضبط ضغط التثبيت، لأن الشدّ الزائد يسحق الجدار والشدّ الناقص يسمح بالانزلاق. وتوزّع حشية مطاطية أو مركّبة الضغط وتحمي الصفيحة. وتحتاج الوصلات المبرغية عبر الأنبوب إلى تدعيم محلي، إما حشوة ملصقة أو جدار مُثخَّن، وإلا انهارت الصفيحة بالاستناد.

وصلة T، حيث يلتقي أنبوب بآخر بزاوية قائمة، هي أصعب وصلة في تحقيق الخفّة. يصل الحمل على شكل انحناء وتقشّر، وهما النمطان اللذان تقاومهما المواد المركّبة بأضعف صورة. وتشمل الحلول العملية سرجًا مُشكَّلًا أو ملصقًا، أو ركيزة معدنية، أو جلبة قصيرة يمرّ عبرها الأنبوب العرضي ويُلصق فيها. ويجب اختبار كل وصلة T كوصلة لا كأنبوبين، لأن الانهيار يبدأ دائمًا تقريبًا عند نقطة التقاطع.

المشابك الجاهزة لأنابيب ألياف الكربون مريحة، لكن حملها الاسمي مفترض لقطر وجدار محدّدين. والمشبك المخصّص لأنبوب معدني بالقطر الخارجي نفسه قد يسحق جدارًا مركّبًا أرقّ، لذا يجب التحقق من سماكة الجدار مقابل مواصفات المشبك قبل الاعتداد به لحمل إنشائي.

كيف تختار طريقة وصل أنبوب ألياف الكربون

تعتمد الطريقة الصحيحة على ما إذا كان يجب أن تكون الوصلة دائمة، وكم حملًا تحمل، وهل يمكن إضافة معدن. يقارن الجدول العائلات الأربع وفق أهم معايير الهيكل الخفيف.

الطريقة	الوزن المضاف	المتانة المعتادة	القابلية للفك	الاستخدام الأمثل
لاصقة	منخفضة جدًا	عالية (محدودة بالقصّ)	لا	هياكل دائمة، أعمدة إدارة
جلبة وحشوة	منخفضة	عالية مع تراكب صحيح	لا	أنابيب تلسكوبية، نقاط صلبة
مشبك ميكانيكي	متوسطة إلى عالية	متوسطة (احتكاك)	نعم	وصلات قابلة للضبط والصيانة
هجينة: لاصق + برغي	متوسطة	عالية جدًا، مقاومة للتقشّر	جزئيًا	إجهاد مرتفع، وصلات حرجة

قاعدة مفيدة هي تصميم الوصلة لحمل يزيد 20 إلى 30 بالمئة على قدرة الأنبوب نفسه، حتى لا تصبح الوصلة حلقة ضعيفة دون إنذار. فإن كان لا بدّ من فكّ الهيكل، يستحقّ المشبك الميكانيكي وزنه؛ وإن لم يكن، فاللصق أو الجلبة يعطيان دائمًا تقريبًا نتيجة أخفّ وأصلب.

الأسئلة الشائعة

هل اللصق متين بما يكفي لوصل أنبوب كربون حامل؟

نعم، عندما يكون التراكب وتحضير السطح صحيحين. فالجلبة الملصقة الجيدة تحمل أكثر من وصلة مبرغية بالحجم نفسه وتضيف وزنًا أقل بكثير، لأن اللاصق يوزّع الحمل على كامل التراكب بالقصّ. والعوامل المحدّدة هي طول التراكب وسماكة اللاصق ونظافة الأسطح، لا اللاصق وحده.

هل يمكن تثبيت برغي عبر أنبوب ألياف الكربون؟

فقط مع تدعيم محلي. فالبرغي عبر جدار رقيق غير مدعّم سيسحق الصفيحة بالاستناد، لأن مقاومة ألياف الكربون العرضية ومقاومتها للاستناد منخفضة. الصق حشوة معدنية أو ثخّن الجدار محليًّا أو استخدم جلبة، ليقبض البرغي على معدن أو مقطع مدعّم لا على الأنبوب المجرّد.

لماذا تنكسر وصلة T لأنبوب ألياف الكربون كثيرًا؟

تنتقل في وصلة T الأحمال على شكل تقشّر وانحناء، وهما النمطان الأضعف مقاومة في المواد المركّبة. ويتركّز الإجهاد عند نقطة التقاطع، فتنكسر الوصلة عند حمل أدنى بكثير من متانة الأنبوب. وإضافة سرج ملصق أو ركيزة معدنية أو جلبة نافذة توزّع الحمل وهي الحل المعتاد.

الخاتمة

وصل أنبوب ألياف الكربون هو النقطة التي يُكسب فيها التصميم الخفيف أو يُخسر. فالأوصل اللاصقة ووصلات الجلب والحشوات تعطي أفضل نسبة متانة إلى وزن للهياكل الدائمة، والمشابك الميكانيكية تقايض الوزن بالقابلية للضبط، والوصلات الهجينة تشتري مقاومة الإجهاد بكلفة وزن صغيرة. وأيًّا كانت الطريقة، فإن طول التراكب وتحضير السطح والتحكم في التقشّر تحدّد أداءها.

توفّر YongXian أنابيب ألياف الكربون والجلب والحشوات وملحقات اللصق لعمليات التجميع الإنشائي. تصفّح مجموعة أنابيب ألياف الكربون لدينا أو تواصل مع فريقنا الهندسي لمناقشة طريقة الوصل المناسبة لمشروعك.
