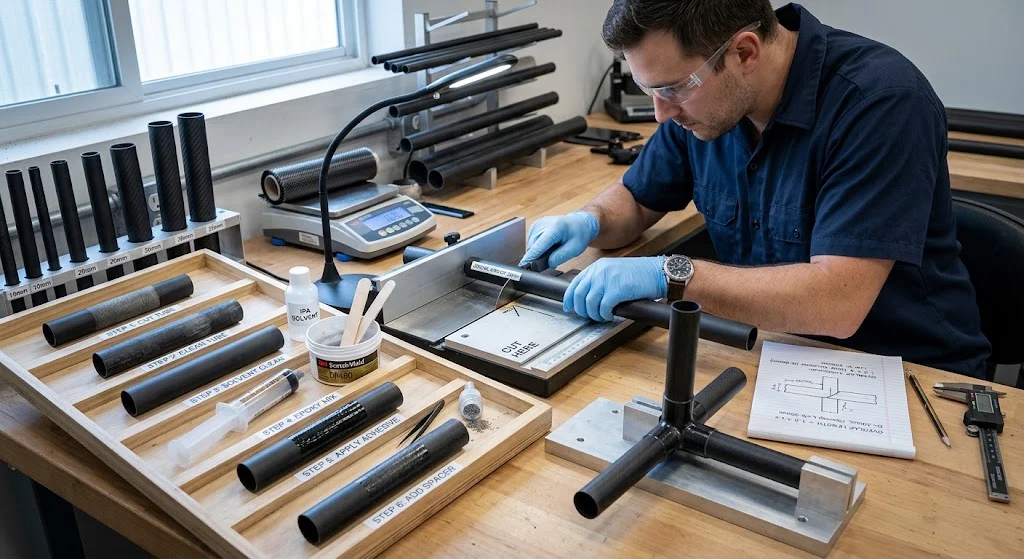

وصل أنابيب ألياف الكربون: دليل التجميع الكامل

مقدمة

إن إتقان وصل أنابيب ألياف الكربون هو مهارة ورشة تفصل التجميع الذي يدوم طويلًا عن ذلك الذي يتفكك مع مرور الوقت. أنابيب ألياف الكربون قوية وخفيفة، لكنها لا ترحم عند الوصلة: الراتنج هشّ، والألياف تحمل الحمل في اتجاه واحد، والوصلة ذات المظهر الأنيق قد تبقى ضعيفة إذا كان التراكب أو تحضير السطح خاطئًا. وهيكل الدرّاجة وذراع الطائرة المسيّرة ووصلة الروبوت تنجح أو تفشل جميعًا على الطريقة التي ضُمّت بها أنابيبها.

هذا الدليل إجراء تجميع كامل. يغطي الخيارات الرئيسية لوصل أنابيب ألياف الكربون، وكيفية تحضير الأسطح، وكيفية لصق جلبة وتركيب حشوة، وكيفية بناء وصلة T أو عقدة هيكل، وكيفية فحص الوصلة النهائية قبل الثقة بها بحمل إنشائي. اعمل عبر الخطوات بالترتيب، وستكون النتيجة وصلة قوية بقدر الأنابيب التي توصلها.

الخيارات الرئيسية لوصل أنابيب ألياف الكربون

هناك أربع طرق عملية لوصل أنابيب ألياف الكربون، والاختيار يحدّد كل ما يليه:

• جلبة ملصقة: قطعة قصيرة من الأنبوب، داخل العضوين أو خارجهما، تُلصق بلاصق إنشائي. الطريقة الافتراضية للهياكل الدائمة.
• حشوة ملصقة: سدادة معدنية أو مركّبة تُلصق في تجويف الأنبوب لتشكّل نقطة صلبة لبرغي أو نهاية قضيب أو محمل.
• مشبك ميكانيكي: مشبك مشقوق أو قرص يمسك الأنبوب بالاحتكاك، ويُستخدم عندما يلزم ضبط التجميع أو فكّه.
• وصلة هجينة: جلبة ملصقة معزّزة ببرغي أو برشام، تُختار حيث يكون الإجهاد والتقشّر هما الشاغلين الرئيسيين.

بالنسبة لمعظم التجميعات الدائمة، تعطي الجلبة الملصقة أو الحشوة الملصقة أفضل متانة بأقل وزن. أما المشابك الميكانيكية والوصلات الهجينة فتُترك للوصلات التي يجب فكّها أو التي ستشهد حملًا دوريًا شديدًا.

تحضير الأنابيب قبل الوصل

تحضير السطح هو العامل الأكبر في متانة الوصلة، وهو دائمًا تقريبًا الخطوة التي تُنجز على عجل. يتكون الإجراء من ثلاثة أجزاء. أولًا، قصّ الأنبوب بمستوى مستقيم بشفرة دقيقة الأسنان أو عجلة قصّ كاشطة، مع دعم كامل كي لا تتشظّى الألياف؛ وعادةً يُطلَب للتراكب الجيد مستوى مستقيم ضمن نصف مليمتر. ثانيًا، صنفرة منطقة اللصق بورق 80 إلى 120، على طول يزيد نحو 20 مليمترًا عن التراكب النهائي عند كل طرف، حتى يصبح السطح غير لامع ومنتظمًا وتختفي لمعان الراتنج. ثالثًا، التنظيف بمذيب مثل كحول الأيزوبروبيل على قطعة قماش خالية من الوبر، ثم الإمساك بالأنبوب من طرفيه فقط بعد ذلك، لأن زيوت الجلد تفسد الالتصاق.

قم بتركيب جاف قبل خلط أي لاصق. تحقق من أن التراكب يتراوح بين قطر واحد وقطر ونصف، وأن الجلبة تنزلق دون إجبار، وأن المحاذاة صحيحة. ويكشف التركيب الجاف أيضًا ما إذا كان طول الحشوة صحيحًا وما إذا كانت هناك حاجة إلى فتحة تهوية صغيرة لخروج الهواء المحبوس عند دفع الجلبة إلى مكانها.

اللواصق والجلب والحشوات

اللاصق الإيبوكسي المعجوني المقوّى ثنائي المركّب هو المعيار للوصلات الإنشائية لأنبوب ألياف الكربون، بزمن عمل يتراوح بين 30 و90 دقيقة وتصلّب كامل خلال 24 ساعة بدرجة حرارة الغرفة أو أسرع بحرارة خفيفة. اخلطه جيدًا، وأضف خرزات زجاجية إذا لزمت سماكة خط لاصق مضبوطة، وطبّق طبقة رقيقة متساوية على السطحين. ويجب أن يكون خط اللاصق النهائي بين 0.1 و0.3 مليمتر؛ فاللاصق الأسمك يفقد متانة، وما يُعصر حتى يختفي يجوّع الوصلة.

لوصلة الجلبة، اختر جدار جلبة سميكًا بما يكفي ليحدد متانة الوصلة، وداخل الجلبة على كل عضو بما لا يقل عن قطر واحد. وللحشوة، اجعل الطول الملصق قطرًا ونصفًا على الأقل، وأضف شطفة صغيرة ليتشكل اللاصق كحاشية لا كحافة حادة تتقشّر. وعند الحاجة إلى وصلة ملولبة، استخدم حشوة مخدّدة أو مخرّشة لكي يرتكز اللاصق ميكانيكيًا ضد الدوران إضافة إلى مقاومة السحب.

خطوة بخطوة: وصل أنابيب ألياف الكربون بالجلبة

يحدد الجدول تسلسل التجميع مع المعامل المهم عند كل خطوة. وينطبق على الجلبة الملصقة، وهي أكثر وصلات أنابيب ألياف الكربون شيوعًا.

الخطوة	الإجراء	المعامل الأساسي
1. القياس والقصّ	عجلة قصّ كاشطة أو منشار دقيق الأسنان، بدعم كامل	مستوى مستقيم ضمن 0.5 مم
2. الصنفرة	80-120 على مسافة 20 مم تتجاوز التراكب	سطح باهت منتظم
3. التنظيف	مذيب على قطعة قماش خالية من الوبر، ثم تجفيف	بدون غبار أو زيت
4. التركيب الجاف	إدخال الجلبة والتحقق من المحاذاة والتراكب	تراكب 1-1.5 قطر
5. تطبيق اللاصق	طبقة رقيقة متساوية على الجزأين، مع التدوير عند التجميع	خط لاصق 0.1-0.3 مم
6. المحاذاة والتصلّب	تثبيت الوصلة بمثبت أو شريط حتى المتانة الأولية	تصلّب كامل وفق المواصفات
7. الفحص	فحص الحاشية والفراغات والمحاذاة	بدون ثغرات أو فراغات عصر

تفصيلان يصنعان الفرق بين وصلة جيدة وأخرى فاشلة. دوّر الجزأين أثناء دفعهما معًا حتى ينتشر اللاصق بالتساوي بدل أن يُكشط إلى جانب، وأسند الوصلة أثناء التصلّب حتى لا تزحف الأجزاء خارج المحاذاة تحت وزنها.

وصلات T وعُقد هياكل أنابيب ألياف الكربون

وصلة T لأنبوب ألياف الكربون — وأي عقدة في هيكل أنابيب ألياف الكربون — أصعب من الوصلة الخطية، لأن الحمل يصل بزاوية ويتحول إلى تقشّر وانحناء. والمنهج الموثوق هو توزيع ذلك الحمل بوصلة: سرج مُشكَّل، أو ركيزة معدنية ملصقة، أو جلبة نافذة يمرّ عبرها الأنبوب العرضي ويُلصق داخلها. وحين تكون الأنابيب رقيقة، قوِّ العقدة برقعة من قماش الكربون أو جلبة أسمك قليلًا على الأنبوب الأم قبل تركيب الفرع، حتى لا يسحق الأنبوب الأمّ تحت حمل الفرع.

في الهيكل أو الإطار الفراغي، الوصلات هي الحلقة الضعيفة، لذا يدفع بناؤها بفائض أمان. صمّم كل عقدة لحمل أعلى من قدرة الأنبوب، وأبقِ كل خطوط اللاصق في قصّ لا في تقشّر، وتجنّب أي وصلة يقع فيها برغي مباشرة على جدار رقيق غير مدعّم. والعقدة المُصمَّمة جيدًا تكاد لا تُرى في الهيكل النهائي وتحمل الحمل كما لو كانت الأنابيب قطعة واحدة.

فحص الوصلة بعد وصل أنابيب ألياف الكربون

بعد تصلّب اللاصق، افحص قبل التحميل. ابحث عن حاشية لاصق متصلة حول الوصلة، وعن فراغات أو مناطق جافة يُجوَّع فيها خط اللاصق. تحقق من المحاذاة مقابل المثبت، واطرق الوصلة طرقة خفيفة لتسمع أي منطقة مجوّفة منفصلة، وحين تكون الوصلة حرجة، حمّلها كسرًا من الحمل التصميمي وراقب أي إزاحة أو تشقّق. فالوصلة السليمة تظهر خط لاصق كاملًا أملسًا ولا تختلف في صوتها عبر كامل التراكب.

الأسئلة الشائعة

ما اللاصق الذي يجب استخدامه لوصل أنابيب ألياف الكربون؟

للوصلات الإنشائية يُختار عادة لاصق إيبوكسي معجوني مقوّى ثنائي المركّب. يملأ الثغرات الصغيرة، ويمنح زمن عمل كافيًا لتجميع الوصلة، ويصل إلى متانة كاملة خلال نحو 24 ساعة بدرجة حرارة الغرفة. واللواصق المثيلية بديل عند الحاجة إلى تصلّب أسرع، لكنها أكثر مرونة وأقل صلابة من الإيبوكسي لوصلة حاملة.

ما طول التراكب المطلوب للجلبة عند وصل أنابيب ألياف الكربون؟

يتراوح التراكب المعتاد على الجلبة الملصقة بين قطر واحد وقطر ونصف. دون ذلك قد لا يحمل اللاصق الحمل بالقصّ؛ وفوق نحو قطرين تكاد الزيادة لا تضيف متانة، لأن طرفي خط اللاصق محمّلان بالكامل. وحالما يكون التراكب كافيًا، يحدّد الحدّ عادةً جدار الجلبة لا طول التراكب.

هل يمكن وصل أنابيب ألياف الكربون دون لاصق؟

نعم، بمشبك ميكانيكي أو حشوة متمددة، وهذا هو الاختيار الصحيح حين يجب فكّ التجميع أو ضبطه. والمقايضة هي الوزن ومتانة أقل محدودة بالاحتكاك. أما للوصلة الدائمة عالية الحمل، فاللصق أو الجلبة الملصقة يعطيان دائمًا تقريبًا وصلة أخفّ وأصلب.

الخاتمة

وصل أنابيب ألياف الكربون بإتقان مسألة منهج لا حظّ: قصّ بمستوى مستقيم، وصنفرة شاملة، وتنظيف دقيق، وتركيب جاف، ولصق بالتراكب وسماكة خط صحيحين، وفحص قبل التحميل. تغطي الجلب والحشوات معظم التجميعات الدائمة، بينما تعالج المشابك والوصلات الهجينة الحالات التي يجب فكّها أو التي تشهد إجهادًا شديدًا.
