مشابك أنبوب ألياف الكربون: تصميم الوصلات واختيار الأدوات

مقدمة

مشابك أنبوب ألياف الكربون هي الأجزاء الصغيرة غير اللافتة التي تقرّر ما إذا كانت البنية خفيفة الوزن ستبقى متماسكة. فذراع الطائرة المسيّرة أو وصلة الروبوت أو هيكل الدراجة أو ساق الحامل أو ذراع الكاميرا نادرًا ما يكون أنبوبًا واحدًا متصلًا، بل مجموعة أنابيب تصلها مشابك، والوصلة تفشل عادةً قبل الأنبوب. واختيار هذه المشابك جيدًا يعني فهم ثلاث حقائق: ألياف الكربون قوية على طول أليافها وضعيفة عبر عرضها؛ ولا تخضع لتحذّر من الحمل الزائد؛ وتشكّل زوجًا كلفانيًا مع الألمنيوم عند وجود الماء. وإذا أتقنت هذه الحقائق الثلاث أصبح اختيار الأدوات بسيطًا.

يشرح هذا الدليل لماذا يمكن لمشبك يعمل على أنبوب ألمنيوم أن يتلف أنبوبًا كربونيًا، ويقارن الأنواع الرئيسية الأربعة من المشابك، ويبيّن كيف نختار الأدوات لوصلات أنبوب ألياف الكربون، بما فيها الأنبوب الشائع بقطر خارجي 23 مليمترًا. وينتهي بقواعد عملية تمنع الوصلة المشبَّكة من سحق الأنبوب الذي يفترض أن تدعمه.

لماذا تحتاج مشابك أنبوب ألياف الكربون إلى عناية خاصة

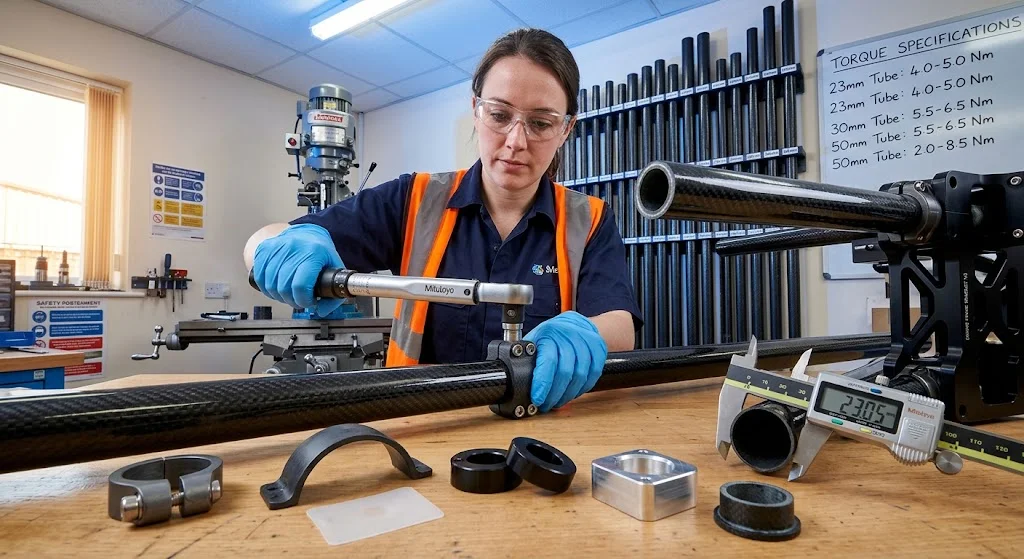

المشكلة الأولى هي السحق. فالبرغي المشدود مباشرة على أنبوب كربوني يركّز الحمل على مساحة صغيرة وقد يشقّ الجدار بعزمٍ ما كان ليترك في الألمنيوم سوى غمّازة. وتحلّ مشابك الكربون ذلك بنشر الحمل على رقعة تماس عريضة مطابقة، وتحديد عزم الربط بجزء مما يتحمله البرغي نفسه على الفولاذ. وقاعدة تقريبية: أبقِ عزم الربط عند نصف قيمة أنبوب الألمنيوم ذي الحجم نفسه أو أقلّ، واستخدم مفتاح عزم في كل مرة لا التقدير اليدوي.

والمشكلة الثانية هي تركيز الإجهاد عند الثقوب. فالثقب المحفور عبر أنبوب كربوني يقطع الألياف الحاملة ويصنع مكثّف إجهاد قد يبدأ شقًا. وحين يتحتّم برغي نافذ، احفر الثقب أكبر قليلًا واختمه بالراتنج وادعمه بمثبّت ملصوق أو جلبة، ليمسك المشبك سطحًا معدنيًا لا صفيحة عارية. والمشكلة الثالثة هي التآكل الكلفاني: حين يجلس مشبك ألمنيوم على أنبوب كربوني وتوجد رطوبة، يعمل الكربون مهبطًا ويتآكل الألمنيوم. والحل طبقة عزل رقيقة: مشبك مؤكسد أو مطلّى، أو حشية بلاستيكية مقوّاة بالألياف بين المادتين.

مشابك أنبوب ألياف الكربون: الأنواع والأدوات

أربع عائلات من المشابك تغطّي كل وصلة كربونية تقريبًا، وتختلف في مساحة التماس التي توفرها وفي كيفية خروج الحمل من الأنبوب.

• المشابك الشقّية: حلقة بشقّ واحد وبرغي أو اثنين تُطبق على الأنبوب. خفيفة ورخيصة، وأنسب للحمولات الأقطارية الخفيفة على الأنابيب رقيقة الجدار.
• المشابك السرجية: قوس بشكل D بمقعد منحنٍ عريض ينشر الحمل على نصف محيط الأنبوب. الخيار الأفضل للحمولات الانحنائية العالية والأنابيب الكبيرة.
• الأطواق (الشفيرات): حلقة من قطعة أو قطعتين تمسك بالاحتكاك لضبط موقع الأنبوب محوريًا أو إيقافه. جيدة للوضع، لكن النوع بمسمار ضبط قد يتلف الألياف ويُتجنّب في الوصلات الإنشائية.
• الأقواس والكتل البرغية: كتل مشغّلة تمسك الأنبوب وتُثبّت ببراغٍ إلى عنصر آخر، وتُستخدم كثيرًا في الوصلات T والأعقد الهيكلية. أثقلها، لكنها تحمل أعلى الحمولات وتعطي أكثر تجميع قابل للتكرار.

نوع المشبك	القطر الخارجي المعتاد	أنسب نوع حمل	دعم الجدار	الوزن	الاستخدام المعتاد
شقّي ببرغي واحد	6-25 مم	أقطاري خفيف	متوسط	منخفض	أذرع المسيّرات، مساند الحساسات
شقّي ببرغيين	10-40 مم	أقطاري ومحوري متوسط	جيد	منخفض-متوسط	وصلات الروبوتات، الحوامل
سرجي	20-60 مم	انحنائي عالٍ	ممتاز	متوسط	هياكل الدراجات، الذراعات
طوق (شفيرة)	6-50 مم	تحديد محوري	متوسط	منخفض	وضع، إيقاف
قوس أو كتلة برغية	حتى 50 مم	مركّب عالٍ	ممتاز	مرتفع	وصلات T، العقد الهيكلية

ويبيّن الجدول المقايضة الأساسية: فكلما كبر الحمل، وجب على المشبك نشر التماس على مساحة أكبر من الأنبوب وزيادة المعدن، وهذا يكلف وزنًا. فالمشبك الشقّي ببرغي واحد أخفّ وسيلة لمسك أنبوب صغير، لكنه أسهلها إفراطًا في الربط وأقلّها مقاومةً للانزلاق تحت حمل محوري. أما المشبك السرجي أو الكتلة المشغّلة فيضيفان وزنًا لكنهما يحوّلان التماس النقطي الهشّ إلى وصلة تتصرف كتركيبة سليمة.

وصلة أنبوب ألياف الكربون: البرغية والملصوقة والهجينة

يمكن تنفيذ وصلة أنبوب ألياف الكربون بثلاث طرق، والمشابك واحدة منها فقط. فالوصلة البرغية الأسهل صيانة: تُفكّ الأجزاء في الميدان، ويحمل المشبك أو القوس الحمل عبر الاحتكاك والاستناد. أما الوصلة الملصوقة فتنقل الحمل عبر جلبة أو مثبّت لاصق على طول كبير، وهي الأكفأ صلابةً ووزنًا لكنها دائمة. والوصلة الهجينة تلصق مثبّتًا داخل الأنبوب ثم تمسكه بمشبك أو برغي، فتجمع بين نشر الحمل باللصق وقابلية الصيانة بالمشبك. ولأغلب البنى خفيفة الوزن، يعطي الطريق الهجين أفضَل الوجهين: لا يُسحق جدار الأنبوب أبدًا لأن البرغي يستند إلى المثبّت الملصوق، ويمكن فتح الوصلة عند الحاجة.

اختيار الأدوات لأنبوب ألياف كربون قطره 23 مليمترًا

أنبوب القطر الخارجي 23 مليمترًا من أشيع المقاسات في روبوتات الهواة وحوامل التصوير والمسيّرات الصغيرة، واختيار أدواته يوضّح القاعدة العامة. فالأنبوب الكربوني يُباع عادةً بالقطر الخارجي، لذا فإن أنبوبًا قطره 23 مليمترًا وجداره 1.5 مليمتر له قطر داخلي 20 مليمترًا، ويجب طلب المشبك على القطر الخارجي 23 لا على الثقب. وإن استخدمت الوصلة مثبّتًا ملصوقًا، يُطلب المثبّت على القطر الداخلي 20 مليمترًا، ويجب أن يتوغّل في الأنبوب قطريْن ونصفًا على الأقل، أي نحو 50 مليمترًا من طول اللصق، لنشر الحمل. وكثيرًا ما يدرج موردو الأنابيب القطرين الخارجي والداخلي معًا، لأن المثبّتات تُختار بالثقب والمشابك بالخارج؛ والمزج بينهما أشيع خطأ في الطلب. وإذا شككت، قِس الأنبوب بفرجار واطلب على المقاس الذي يلامسه الجهاز فعلًا.

المشابك في الوصلات T ومسارات الحمل الأخرى

في وصلة T لأنبوب ألياف الكربون، يحمل المشبك أو الكتلة عزم انحناء إلى جانب الحمل المباشر، ويكون الأنبوب أشدّ ضعفًا عند مدخله إلى التركيبة. وهاتان عادتان في التصميم تساعدان. أولًا، مدّد التركيبة على امتداد الأنبوب ليكون التماس طويلًا نسبةً إلى القطر، فيقلّ إجهاد الاستناد الذي لولا ذلك سحق الجدار. وثانيًا، امنح الوصلة قليلًا من المرونة بدل جعلها صلبة تمامًا، لأن الوصلة الصلبة تمامًا تركّز العزم كله على حافة الأنبوب وقد تسبّب شقًا تعبويًا بعد آلاف الدورات. وحشية إيلاستومرية أو زجاجية رقيقة بين المشبك والأنبوب تنشر الحمل وتخمد الاهتزاز في الوقت نفسه، ولهذا هي شائعة في أذرع المسيّرات ووصلات الروبوتات التي تتعرض لاهتزاز مستمر.

الأسئلة الشائعة

ما مقدار شدّ المشبك على أنبوب ألياف الكربون؟

شدّ أقلّ مما تفعل على الألمنيوم، وبمفتاح عزم. وكقاعدة انطلاق، أبقِ عزم الربط عند نصف القيمة المحددة للبرغي نفسه على أنبوب ألمنيوم أو أقلّ، ثم تحقق من أن المشبك لا يدور باليد وأنه لا توجد تبييض مرئي على الأنبوب. وإن انزلق المشبك، أضف احتكاكًا بحشية مطاطية أو زجاجية لا بعزم أكبر، لأن الربط فوق الحد يسحق الألياف قبل أن يحسّن الإمساك. وللأنابيب رقيقة الجدار، ادعم الداخل دائمًا بمثبّت ملصوق قبل الإمساك.

هل يتآكل مشبك الألمنيوم مع أنبوب ألياف الكربون؟

لا يتآكل الأنبوب الكربوني نفسه، لكنه يسرّع تآكل مشبك ألمنيوم غير محمي عند وجود الرطوبة والملح، لأن المعدنيْن يشكّلان زوجًا كلفانيًا. فاستخدم مشبك ألمنيوم مؤكسدًا أو مطلّيًا، أو ضع حشية عازلة رقيقة من الألياف الزجاجية أو البلاستيك بين المشبك والأنبوب. والفولاذ المقاوم للصدأ أو التيتانيوم يخفّف المشكلة لكنه لا يزيلها كليًا؛ فالطبقة العازلة هي الجواب الموثوق، خاصةً في الاستخدامات البحرية أو الخارجية أو الرطبة.

أي مقاس مشبك يناسب أنبوب ألياف كربون قطره 23 مليمترًا؟

اطلب المشبك على القطر الخارجي 23 مليمترًا، لأن المشابك تمسك السطح الخارجي. وأنبوب 23 مليمترًا بجدار 1.5 مليمتر له ثقب 20 مليمترًا، ويُطلب مثبّت هذا الأنبوب على 20 مليمترًا. وأشيع خطأ في الطلب هو ذكر الثقب للمشبك أو القطر الخارجي للمثبّت، لذا تحقق دائمًا من المقاس الذي يلامسه الجهاز وقِس الأنبوب بفرجار أولًا.

الخاتمة

مشابك أنبوب ألياف الكربون جزء صغير من البنية لكنها جزء كبير من عمرها. فالقواعد ثابتة: انشر الحمل على تماس عريض، وأبقِ عزم الربط منخفضًا، واحمِ الجدار عند كل ثقب، واعزل الكربون عن الألمنيوم. فالمشابك الشقّية تناسب الوصلات الأقطارية الخفيفة، والسرجية والكتل المشغّلة تناسب الحمولات الانحنائية العالية، والوصلة الهجينة الملصوقة المشبَّكة تمنح أفضل قابلية صيانة دون سحق الأنبوب. ويتبع الاختيار المنطق نفسه: المشبك على القطر الخارجي، والمثبّت على الثقب.
