صفائح ألياف الكربون والراتنج: الدليل الشامل

مقدمة

صفائح ألياف الكربون والراتنج هما نصفا كل قطعة مركبة مصفّحة. صفيحة ألياف الكربون هي التسليح: قوية وصلبة وتحمل الحمل تقريباً بالكامل على طول اتجاه الليف. والراتنج هو المصفوفة: أضعف من الليف وحده، لكنه ضروري لأنه يربط الألياف معاً ويحميها من البلى والرطوبة وينقل الحمل من ليف إلى آخر. ولا يعمل أي منهما بمفرده. فصفيحة الكربون الجافة لا تحمل شيئاً تقريباً، والراتنج بلا ليف هشّ وضعيف. وجعل صفائح ألياف الكربون والراتنج يعملان كنظام، بنسبة ليف صحيحة ورانتج مناسب للخدمة ومعالجة لا تترك فراغات، هو الفرق بين مصفّحة موثوقة وقطعة تتقشّر في الخدمة. يشرح هذا الدليل تفاعل المكوّنين وأنواع الراتنج والصفائح المتاحة وخيارات العملية التي تتحكم في النتيجة.

ويغطي أنظمة الراتنج لصفائح ألياف الكربون، وأشكال الصفائح المتاحة، والصبّ الرطب مقابل الليف المشبَع مسبقاً، وممارسة المعالجة والمعالجة اللاحقة التي تحوّل كومة طبقات إلى مصفّحة إنشائية.

كيف تعمل صفائح ألياف الكربون والراتنج معاً

المصفّحة شراكة يؤدي فيها كل مكوّن المهمة التي يجيدها:

الليف يحمل الحمل: تبلغ قوة شد ألياف الكربون نحو 3500 إلى 7000 ميغاباسكال ومعاملها 230 غيغاباسكال وأكثر، متجاوزة أي راتنج بكثير، لكن على محور الليف فقط.
الراتنج ينقل الحمل: تشدّ المصفوفة بين الألياف حتى يُوزَّع الحمل المطبَّق على ألياف قليلة على كامل الصفيحة بدلاً من التركّز على الألياف الواقعة مباشرة تحت المثبّت.
الراتنج يحمي الليف: يعزل الكربون عن الرطوبة والبلى والتلامس الجلفاني مع المعادن، وكلها تُتلف سطح الليف المكشوف.
السطح البيني يحدد القوة: الربط الجيد بين الليف والراتنج يتيح للمركب الاقتراب من قوة الليف ذاته؛ والربط الضعيف يؤدي إلى انخلاع الألياف وفشل المصفّحة مبكراً.

الرقم الوحيد الذي يعبّر عن هذه الشراكة هو نسبة حجم الليف، أي حصة المصفّحة التي يشغلها الليف لا الراتنج. وتبلغ المصفّحة المصبوبة يدوياً عادةً 35 إلى 50 بالمئة ليفاً بالحجم، بينما تبلغ مصفّحة الليف المشبَع مسبقاً الجيدة 55 إلى 65 بالمئة، ولهذا قد ينتج عن الصفيحة نفسها مصفّحة أعلى صلابة بالضعف حسب طريقة التصنيع.

أنظمة الراتنج المستخدمة مع صفائح ألياف الكربون

يجب اختيار الراتنج لبيئة الخدمة بقدر اختياره للقوة. ويقارن الجدول أدناه الأنظمة الشائعة:

نظام الراتنج	درجة حرارة المعالجة	الخاصية الأساسية	الأفضل لـ
إيبوكسي ثنائي المكوّن	من الغرفة إلى 120 °C	أعلى قوة وأقل انكماش	المصفّحات الإنشائية، الطيران، رياضة السيارات
فينيل إستر	درجة الغرفة	مقاومة كيميائية ومائية	البحرية، الأنابيب، الخزانات
بوليستر	درجة الغرفة	تكلفة منخفضة	الألواح التجميلية، الأجزاء قليلة الحمل
فينولي	نحو 150 °C	أداء الحريق والدخان والسمّية	مقصورات الطائرات، السكك
بسمالييميد	نحو 200 °C	خدمة عالية الحرارة	المحركات والمكوّنات شديدة الحرارة

لمعظم الأعمال الإنشائية بصفائح ألياف الكربون، يكون الإيبوكسي ثنائي المكوّن هو الخيار الافتراضي لأنه يبلّل الكربون جيداً ويتماسك في درجة حرارة منخفضة ويمنح أعلى الخصائص الميكانيكية. ويُختار فينيل إستر حيث يهم التعرض الكيميائي، وتُحدَّد الفينولية عند تطبيق قواعد الحريق والدخان والسمّية. ودرجة حرارة خدمة الراتنج لا تقل أهمية عن قوته: فالإيبوكسي الجيد في درجة الغرفة يزحف ويفقد صلابته فوق نحو 100 °C، لذا يحتاج أي جزء قرب محرك أو عادم أو موتور إلى راتنج مُصنَّف لدرجة الحرارة الفعلية.

أشكال الصفيحة: نسيج جاف، مشبَع مسبقاً، ومصفّحة معالَجة

تأتي صفيحة ألياف الكربون بثلاث صور عملية، ويحدد الاختيار العملية بأكملها:

نسيج مجدول جاف أو صفيحة أحادية الاتجاه: ليف كربوني عارٍ بلا راتنج، يُورَّد بشكل لفات. وهي أرخص صورة وتحتاج صبّاً رطباً، مع قابلية تشكيل جيدة وتعامل سهل لكن نسبة حجم ليف أدنى.
الصفيحة المشبَعة مسبقاً: نسيج أو ليف أحادي الاتجاه مُشبَع مسبقاً براتنج مقيس بدقة. يحدد المورّد نسبة الليف والراتنج، فيحصل المستخدم على نسبة حجم ليف عالية ثابتة دون خلط الراتنج يدوياً.
المصفّحة المعالَجة: لوح مسطّح مدمج ومعالَج جاهز، يُباع بالسماكة. لا يحتاج راتنجاً إطلاقاً ويُقطع ويُشغَّل ببساطة إلى أجزاء نهائية.

تخدم الأشكال الثلاثة احتياجات مختلفة. النسيج الجاف يناسب القطع المفردة والأشكال المعقدة حيث تهم قابلية التشكيل. والمشبَع مسبقاً يناسب القطع الإنشائية المتكررة عالية الجودة حيث يجب التحكم في الوزن والقوة. والمصفّحة المعالَجة تناسب الألواح المشغّلة والدعامات والمكوّنات المسطّحة حيث يريد المستخدم تخطي الصبّ كلياً والبدء من مادة صلبة.

الصبّ الرطب مقابل المشبَع مسبقاً لصفائح ألياف الكربون والراتنج

يحدد اختيار العملية الجودة الممكنة. والمقارنة أدناه هي التي يحتاجها معظم المشترين:

العامل	الصبّ الرطب	المشبَع مسبقاً
نسبة حجم الليف	35-50 بالمئة	55-65 بالمئة
التحكم في الراتنج	خلط ووضع يدوي	مقيس مسبقاً من المورّد
جدول المعالجة	درجة الغرفة أو فرن منخفض	120-180 °C في فرن أو أوتوكلاف
الثبات من قطعة إلى قطعة	يعتمد على مهارة المشغّل	عالٍ وقابل للتكرار
العدة والتكلفة	منخفضة	أعلى، تحتاج كيس تفريغ أو أوتوكلاف
الأفضل لـ	النماذج الأولية، الإصلاح، الأشكال الكبيرة البسيطة	القطع الإنشائية، الإنتاج الحرج الوزن

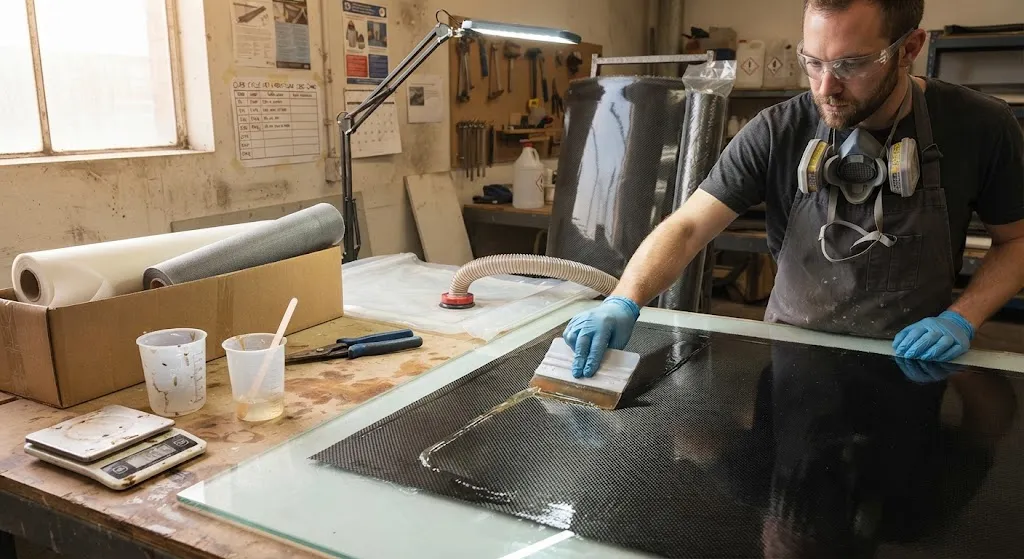

الصبّ الرطب هو الطريق المتاح: اخلط الإيبوكسي، وبلّل الصفيحة، واتركها في القالب، ثم ادمجها يدوياً أو بكيس تفريغ. وهو مرن ورخيص لكنه يترك راتنجاً أكثر من المثالي، فتكون المصفّحة أثقل وأقل صلابة لنفس الليف. والمشبَع مسبقاً هو طريق الإنتاج: الراتنج موجود في الصفيحة، فيضع المشغّل الطبقات ويضغطها ويعالجها وفق جدول محدد، محققاً نسبة حجم ليف أعلى وقطعة أكثر ثباتاً. والمقابل هو رأس المال والجهد: يحتاج المشبَع مسبقاً إلى ثلاجة للتخزين وفرن أو أوتوكلاف لنتيجة صحيحة.

المعالجة والمعالجة اللاحقة لصفائح ألياف الكربون والراتنج

دورة المعالجة، لا مجرد اختيار الراتنج، هي التي تحدد خصائص المصفّحة النهائية. والأساسيات هي:

التحكم في نسبة الراتنج إلى الليف: الراتنج الزائد يضيف وزناً بلا قوة ويجعل المصفّحة هشة، لذا استخدم كيس تفريغ أو طبقة تصريف لإزالة الفائض أثناء المعالجة.
اتباع التسخين والثبات: سخّن ببطء لتفادي الحرارة الطاردة والمواد المتطايرة المحتجزة، واثبت عند درجة الحرارة المحددة لإتمام التفاعل، وبرّد بتحكم للحد من الإجهاد المتبقي.
تطبيق المعالجة اللاحقة عند الحاجة: الإيبوكسي المعالَج في درجة الغرفة يبلغ جزءاً من إمكاناته فقط؛ والمعالجة اللاحقة عند 80 إلى 150 °C ترفع درجة انتقال التزجج والقوة النهائية.
الدمج لإزالة الفراغات: ضغط كيس التفريغ أو الأوتوكلاف يطوي الهواء المحتجز ويسحب الراتنج الفائض، رافعاً نسبة حجم الليف وخافضاً المسامية.
احترام حد خدمة الراتنج: لا تُجرِ معالجة لاحقة فوق نقطة تدهور الراتنج، ولا تُحمّل قطعة فوق درجة انتقال التزجج لراتنجها.

قاعدة مفيدة: درجة الحرارة القابلة للاستخدام للمصفّحة يحددها الراتنج، أما قوتها وصلابتها فيحددهما الليف. وقد تحمل القطعة أرقى صفيحة كربون متاحة وتبقى تفشل مبكراً إذا عولج راتنجها بسوء أو طُلب منه العمل فوق درجة انتقال التزجج.

توريد صفائح ألياف الكربون والراتنج

عند شراء صفائح ألياف الكربون والراتنج، حدّد ما يلي ليطابق المادة العملية والحمل:

بند المواصفة	ما يجب تحديده	لماذا يهم
شكل الصفيحة	نسيج جاف أو مشبَع مسبقاً أو مصفّحة معالَجة	يحدد العملية والعدة
درجة الليف ونسيجه	T300 أو T700 أو سارجة أو عادية أو أحادية الاتجاه	يحدد القوة والصلابة وقابلية التشكيل
نظام الراتنج	إيبوكسي أو فينيل إستر أو بوليستر أو فينولي	يحدد مقاومة الحرارة والمواد الكيميائية
الوزن السطحي	غرامات لكل متر مربع	يتحكم في السماكة وعدد الطبقات
جدول المعالجة	التسخين والثبات ودرجة حرارة المعالجة اللاحقة	يحدد الخصائص الميكانيكية النهائية
بيانات التحقق	تقرير اختبار نسبة حجم الليف ومحتوى الفراغات	يؤكد جودة المصفّحة

يبدأ معظم المشترين بالبحث عن «صفائح ألياف الكربون والراتنج بالقرب مني» أو عن «موردي صفائح ألياف الكربون والراتنج»، ثم يقارن كثير منهم موزّعاً محلياً بمورّد صفائح ألياف الكربون والراتنج في USA من حيث السعر والمخزون والدعم الفني. وأياً كان مسارك، اطلب نسبة حجم الليف ومحتوى الفراغات على عيّنة ممثلة، وأكّد درجة انتقال التزجج للراتنج مقابل حالة خدمتك. وللقطعة الإنشائية، اطلب كمية صغيرة أولاً واصنع مصفّحة تجريبية، لأن الصفيحة والراتنج وجدول المعالجة وأسلوب المشغّل تتفاعل، ولا تُثبت سوى قطعة اختبار أن التركيب يعمل.

الأسئلة الشائعة

ما أفضل راتنج لصفائح ألياف الكربون؟

لمعظم القطع الإنشائية، الإيبوكسي ثنائي المكوّن هو أفضل خيار شامل لأنه يبلّل ألياف الكربون جيداً ويتماسك في درجة حرارة منخفضة ويمنح أعلى قوة وصلابة. ويُفضّل فينيل إستر حيث تهم المقاومة الكيميائية أو المائية، كالأعمال البحرية والأنابيب، ولا يُستخدم البوليستر إلا للألواح التجميلية منخفضة التكلفة. وتُحدَّد الفينولية عند تطبيق قواعد الحريق والدخان والسمّية، كما في مقصورات الطائرات. وغالباً ما تكون درجة حرارة الخدمة العامل الحاسم، لأن الإيبوكسي يفقد صلابته فوق نحو 100 °C، وتحتاج القطعة عالية الحرارة راتنجاً مُصنَّفاً للحالة الفعلية.

هل يمكن استخدام راتنج البوليستر مع ألياف الكربون؟

فيزيائياً نعم، لكنه نادراً ما يكون خياراً جيداً لقطعة إنشائية. يربط البوليستر ألياف الكربون أضعف من الإيبوكسي، وينكمش أكثر أثناء المعالجة، وأكثر هشاشة، لذا تكون المصفّحة البوليسترية أضعف وأكثر عرضة للتشقق من نفس الصفيحة المصبوبة بالإيبوكسي. ويُقبل البوليستر للألواح التجميلية أو الأجزاء ضعيفة الحمل جداً حيث التكلفة الأولوية، أما أي شيء يحمل حملاً حقيقياً فالإيبوكسي هو المصفوفة الصحيحة. وإذا كان سبب التفكير في البوليستر هو المقاومة الكيميائية، فإن فينيل إستر هو الحل الوسط الأفضل لأنه يحافظ على مقاومة كيميائية جيدة مع ربط أقوى بالليف.

هل تحتاج صفائح ألياف الكربون والراتنج إلى معالجة لاحقة؟

ليست المعالجة اللاحقة إلزامية دائماً، لكنها تحسّن الإيبوكسي المعالَج في درجة الغرفة تحسّناً كبيراً. فالراتنج المعالَج في درجة الغرفة يبلغ جزءاً من قوته المحتملة ولديه درجة انتقال تزجج أدنى. والمعالجة اللاحقة المتحكَّم بها عند 80 إلى 150 °C ترفع الاثنين، مانحةً مصفّحة أكثر صلابة وقوة ومقاومة للحرارة. والجدول الدقيق يأتي من ورقة بيانات الراتنج، وتجاوزه قد يدهور الراتنج لا يحسّنه. وللقطع غير الحرجة، غالباً تكفي معالجة في درجة الغرفة، لكن أي قطعة سترى حملاً أو حرارة تستفيد من معالجة لاحقة صحيحة.

الخاتمة

تشكّل صفائح ألياف الكربون والراتنج نظاماً يحمل فيه الليف الحمل ويربط الراتنج ويحميه، لذا تعتمد جودة المصفّحة على الاثنين وعلى طريقة تصنيعهما معاً. وتحدد نسبة حجم الليف والحدود الحرارية والكيميائية للراتنج وجدول المعالجة ما إذا كانت القطعة النهائية تقترب من قوة الليف أم تفشل مبكراً عند السطح البيني. ويخدم النسيج الجاف والمشبَع مسبقاً والمصفّحة المعالَجة احتياجات مختلفة، ويقايض الصبّ الرطب والمشبَع مسبقاً التكلفة بالثبات ونسبة حجم الليف.

إذا احتجت صفائح ألياف الكربون والراتنج المناسب لعمليتك، استكشف مجموعتنا من صفائح ألياف الكربون والراتنج بخيارات النسيج الجاف والمشبَع مسبقاً والمصفّحة المعالَجة بدرجات T300 وT700 وعالية المعامل مع أنظمة إيبوكسي متوافقة، أو تواصل مع فريقنا الهندسي مقدّماً حالة التحميل ودرجة حرارة الخدمة للحصول على توصية بالمادة وعرض سعر.
