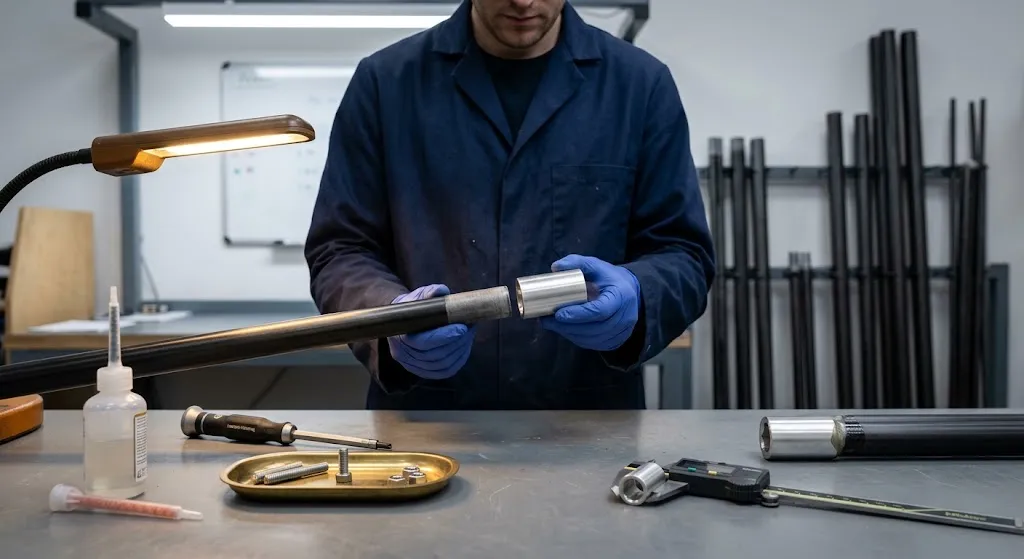

نهايات قضبان ألياف الكربون: وصلات قيّاص ومعدات تثبيت

مقدمة

نهايات قضبان ألياف الكربون هي نقطة الإجهاد الأعلى في أي تجميع قضيبي: شوكة دفع، أو عمود خيمة، أو شريط تصوير، أو وصلة روبوت تُكسر عند الوصلة قبل أن يخضع القضيب الكربوني الصلب نفسه. فالقضيب المعياري بقطر 8 ملم من نوع البوليترَجن يحمل 1800 نيوتن في شد محض، بينما نفس القضيب الملصق في جُسم سيّئ التحضير يُسحب خارجه عند 400 نيوتن — التماس، لا الليف، هو ما يحدد التصنيف. تتناول هذه المقالة خيارات التجهيز للوصلة الكربونية الموثوقة، من الجُسَم اللاصقة والمداخل اللولبية إلى الشُزُب الميكانيكية، وتقدّم الأرقام اللازمة لاختيارها.

الاختيار أهم مما يظهر. فالنهايات تحدد الحمل التشغيلي وقابلية الضبط والاستبدال في الميدان ونمط التسليم، وهي الجزء الذي يخطئ فيه المشترون عادةً في مشاريع مقابض ألياف الكربون — تجميع بمедь مضغوط يشقّ الاملينات بعد مئتي دورة. وفيما يلي دليل عملي لعائلات الوصلات الأربع وقوة سحبها المقاسة وأماكن استخدام كل منها.

لماذا تحدّد نهايات القضبان تصنيف التجميع

القضيب البوليترَجن أقوى على طول محوره وأضعف عبر سماكه، وكل تجهيز نهائي يهاجم هذه الضعفية إما بتوسيع الأنبوب من الداخل (شد محيطي)، أو بتركيز الحمل على رقعة صغيرة من السطح (قصّ بيني). وكلا نمطي التسليم يقع في الملامينات لا في المعدن:

شقّ محيطي: المداخل الوَسَدية والقابلة للتمدد والالتوسَطات تدفع إجهادًا شعاعيًا إلى جدار رقيق؛ جدار 2 ملم على قضيب 8 ملم ينشقّ عند نحو ثلث التصنيف المحوري.
السحب الخارجي: الوصلات اللاصقة تعتمد كليًا على تحضير السطح؛ الصنفرة بحبيبات 80–120 ومعطرة بالأسيتون ترفع قوة السحب بالإيبوكسي 60–80 في المئة مقارنةً بسطح البوليترَجن الملساء.
قشط عند الحافة: أي تجهيز يحمّل طرف القضيب خارج المحور يُدخل عزمًا ثنيًا، والشق يبدأ من الزاوية اللاصقة عند فم الجُسم.
سحق تحت المشبك: تثبيت القضيب مباشرةً بمسمار عبر جداره يسحق المصفوفة؛ الثقب المارّ يحتاج كُمًّا معدنيًا داخله ليتحمل الضغط.

القاعدة الهندسية بسيطة: أبقِ الوصلة محورية، ووزّع الحمل على طول لاصق لا يقل عن عشرة أقطار، ودع المعدن — لا الملامينات — يتحمّل كل قوة مركزة.

الجُسَم اللاصقة: الوصلة الكربونية المعيارية للقضيب

الجُسم اللاصقة هي وصلة العمل: أكمَم أسطواني من الألومنيوم أو الصلب يُلصق بنهاية القضيب، ويُنقل الحمل بالقصّ إلى خط اللاصق. وبتحضير جيد تُطوّر عادةً 70–85 في المئة من قوة شد القضيب نفسه، ولهذا تهيمن على شرائط التصوير وحوامل الطائرات المسيّرة والأذرع الآلية.

تجهيز نهاية	قوة سحب نموذجية (قضيب 8 ملم)	٪ من تصنيف القضيب	قابل للضبط	قابل للاستبدال ميدانيًا
جُسم ألمنيوم لاصق، طول لاصق 40 ملم	1450 ن	80٪	لا	نعم بعد إخراج الكمّ
مداخل لولبية مصبوبة أثناء التصنيع (سمك M4)	1250 ن	69٪	نعم	لا — دائمة
كمّ ميكانيكي ببراغي تثبيت	900 ن	50٪	نعم	نعم
شُزُبة بمسمار مارّ وكمّ داخلي	1650 ن	91٪	نعم	نعم
سدادة مضغوطة بلا لاصق	400 ن	22٪	لا	نعم

تحضير السطح هو المتغيّر الأكثر تأثيرًا: صنفرة بحبيبات 80–120، ومسح بالأسيتون، واستخدام إيبوكسي مُقوّى بسماكة لاصقة 0.3–0.5 ملم. والأكريليات الإنشائية تصلح للنماذج الأولية لكنها تزحف تحت الحمل المستمر؛ أما الإيبوكسي ثنائي المكوّن فلا.

المداخل اللولبية والخيارات الميكانيكية لنهايات القضبان

عندما يجب فكّ الوصلة — أذرع طائرات قابلة للطي، وشوكات دفع قابلة للضبط، وأعمدة خيم قابلة للتفكيك — يحلّ التجهيز الميكانيكي محلّ اللاصق:

مداخل لولبية مصبوبة: مداخل ألمنيوم تُركّب مع الطبقات الأخيرة أثناء البوليترَجن أو اللفّ؛ أعلى صلابة، ولا صيانة ميدانية، والسمك هو نقطة الضعف عند الحمل الزائد.
أكمام ببراغي تثبيت: كمّ معدني يُنغلق على القضيب ببرغيين أو ثلاثة برؤوس نايلون؛ بسيط وقابل للتكرار، لكن تصنيفه نحو نصف الخيارات اللاصقة لأن التماس خطي لا مساحي.
قبسات مخروطية: مخاريط مقسّمة تقبض على طول أكبر؛ مناسبة لمقابض الأدوات اليدوية حيث يفكّ الاهتزازُ براغيَ التثبيت.
شُزُب بمسمار مارّ: المسمار يمرّ عبر الكانال داخل كمّ معدني؛ أقوى وصلة قابلة للتفكيك، والوحيدة التي تصمد أمام الأحمال الصدمية بلا لاصق.

مهما كان الآليّ، فالمعدن داخل الكانال ليس خيارًا — به تبقى أحمال القبض والمسمار خارج الملامينات.

اختيار الوصلة بحسب التطبيق

طابق معالجة النهاية مع دورة الخدمة: الجُسَم اللاصقة للهياكل المحورية الدائمة؛ والمداخل المصبوبة حيث يلزم الضبط دون صيانة؛ والقبسات والأكمام للأدوات اليدوية والتجهيزات السريعة التجميع؛ والشُزُب بمسمار مارّ لكل ما يواجه الصدمة أو الدورات أو الاستبدال الميداني. صمّم طول اللاصق بحد أدنى عشرة أقطار، وأبقِ الاستطالة شبه معدومة، واطلب القضيب — تصفّح مجموعتنا من قضبان ألياف الكربون — مع التجهيز كي تُصمَّما وصلة واحدة لا يُجمَّع مكوّنان لاحقًا.

الأسئلة الشائعة

ما قوة السحب لنهاية قضيب كربوني لاصقة؟

على قضيب بوليترَجن 8 ملم بطول لاصق 40 ملم، يُطوّر جُسم ألمنيوم مُحضّر جيدًا على إيبوكسي مُقوّى نحو 1450 نيوتن — أي نحو 80 في المئة من التصنيف المحوري للقضيب البالغ 1800 نيوتن. وطول لاصق أقل من عشرة أقطار، أو سطح غير مصنفر، أو لاصق هشّ، يُنقص الرقم ثلثًا أو أكثر في كلٍّ منها.

هل يمكن تثبيت التجهيزات مباشرةً في القضيب الكربوني؟

لا — في الملامينات نفسها. الثقوب المخرزة في الكربون تلاصق سطحيًا وتُسحق بالعزم، فينشقّ القضيب عند أول شدة تجاوز. استخدم مداخل مصبوبة أو لاصقة معدنية؛ وإن كان القضيب مجوفًا، فكمّ بداخلة لولبية ملتصق يعطي عمقًا كاملًا دون تحميل الجدار.

ما الوصلة الأنسب لوصلة كربونية يجب فكّها في الميدان؟

شُزُبة بمسمار مارّ وكمّ داخلي. تُطوّر نحو 1650 نيوتن على قضيب 8 ملم وهي الأعلى بين الوصلات القابلة للتفكيك، ولا تحتاج وقتًا للتصلّب، وتصمد أمام الصدمة، وتُبدَّل بمفتاح سداسي. أما الأكمام ببراغي التثبيت فأشد بساطة لكن يُنصح بحصرها عند نحو 50 في المئة من تصنيف القضيب.

الخاتمة

التصنيف النهائي لأي تجميع تحدده نهايات القضبان الكربونية لا القضيب نفسه: الجُسم اللاصقة الجيدة تبلغ 80 في المئة من قوة القضيب، بينما السدادة المضغوطة تفشل عند 22، والفرق كله في تحضير السطح وطول اللاصق ومحورية الحمل. اختر الجُسَم اللاصقة للهياكل الدائمة، والمداخل المصبوبة للوصلات القابلة للضبط غير الخاضعة للصيانة، والشُزُب بمسمار مارّ لكل ما يواجه الدورات أو الاستبدال الميداني — ومع كمّ معدني في كل كانال. وللحصول على قضبان وتجهيزات نهائية مُصمَّمة معًا، تصفّح مجموعتنا من قضبان ألياف الكربون أو تواصل مع فريقنا التقني مع ذكر حالة التحميل والقطر والطول.
