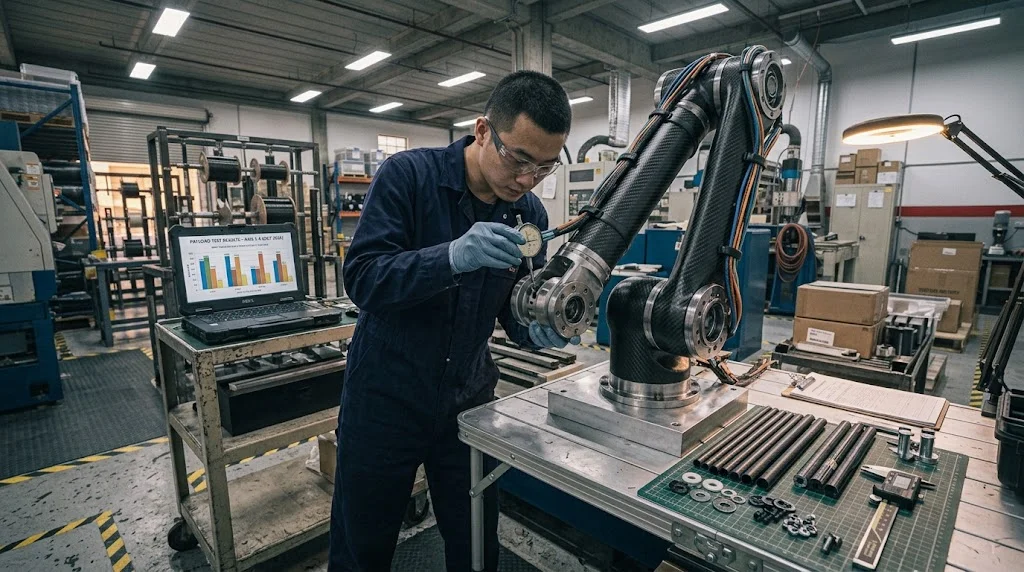

ذراع الروبوتات من الكربون: مقاولات التصميم الخفيف

مقدمة

ذراع روبوت من الكربون ليست تحسيناً شكلياً بل تغييراً لكل رقم في منحنى الحركة. خفض كتلة القطعة يقلّص القصور الذاتي عند المفصل، فيتيح لنفس المحرك الأسرع أو حملاً أكبر عند سحب التيار نفسه. المكسب حقيقي والمقاولات كذلك: المفاصل تتصرف بشكل مختلف، وتمدّد الحرارة لا يطابق بعد عُدد الألمنيوم، وهيكل صُمّم متسقاً اكتسب الآن اتجاه ألياف يجب احترامه.

يتناول هذا المقال مقاولات التصميم الخفيف لذراع الروبوت الكربونية: القصور الذاتي مقابل الصلابة، تصميم المفاصل والمحامل، وموضع قضيب الكربون والسحب في التجميع، إضافة إلى التنعّم والعزل عن التآكل الكهروتآكلي والحساب الاقتصادي للقرار.

ذراع روبوت كربونية: أين تقع مكسبات الكتلة

ذراع الروبوت تسرّع هيكلها أولاً ثم الحمولة. في مفصل يمر عبر مصهر تقلّبي، يتناسب القصور الذاتي المنعكس على المحرك بكتلة كل ما هو أسفل الترس، لذا إزالة كيلوغرام من الساعد قد تعادل عدة كيلوغرامات عند الكتف. قطع كربونية بكثافة 1.6 غم/سم³ تحلّ محل الألمنيوم 2.7 غم/سم³ والفولاذ 7.85 غم/سم³، وبما أن الصلابة النوعية أعلى أيضاً يمكن إبقاء الجدار رقيقاً دون التخلي عن أهداف الانحناء.

المؤشر	قطعة ذراع ألمنيوم	قطعة ذراع كربونية	النتيجة التصميمية
الكثافة	2.70 غم/سم³	1.55-1.65 غم/سم³	خفض كتلة 40% عند المقاس الخارجي نفسه
موديول المرونة (اتجاهي)	69 جيجاباسكال، متسق	120-160 جيجاباسكال محورياً حسب التجميع	ينخفض الانحناء إذا سارت الطبقات على محور العارضة
الصلابة النوعية	~26 كنيوتن.م/كغ	~75-95 كنيوتن.م/كغ	جدار أرقّ يحقق هدف الصلابة نفسه
قصور ذاتي للذراع عند الكتف (نسبي)	1.0 (الأساس)	0.45-0.6	تسارع أعلى أو محرك أصغر للحركة نفسها
التمدد الحراري	23 ميكرومتر/م·ك	0.5-2 ميكرومتر/م·ك على الليف	انزياح موضع الأداة في خلية دافئة
تكلفة القطعة النسبية	1x	4-8x	تُبرَّر بالدورة أو الحمولة أو الوصول لا بالغرامات وحدها

القراءة الصادقة للجدول: خفض الكتلة وحده نادراً ما يغطي ثمن الذراع. تظهر الحالة الاقتصادية حين يتحول مكسب القصور الذاتي إلى دورة أقصر، أو يتولى محرك ومشغّل أصغر الحمولة نفسها، أو يتّسع الوصول الأطول داخل الغلاف نفسه دون زيادة أحمال المصهر.

مقاولات التصميم: الصلابة والتنعّم وصلابة المفصل

الوزن هو العنوان، لكن دقة الروبوت يحددها سلسلة صلابة الهيكل وخمود اهتزازه. القطعة الكربونية شديدة الصلابة لكل غرام على اتجاه الليف وأرخى عرضياً، لذا أنبوب بطبقات محورية خالصة قد يكون خفيفاً لكنه عرضة للالتواء؛ وإضافة طبقات ±45° تكلفة بضع مئات في المئة من الكتلة وتشتري صلابة الالتواء حيث تدور الرسغ.

• واجهات المفاصل: لسان التثبيت المسحور بالمسامير في لامينات الكربون تحتاج وسائد ضغط أو إدخالات معدنية عبر الطبقات — تحميل نقطي بمسامير عارية يسحق الراتنج ويسترخي مع الدورات.
• التنعّم: CFRP في اللامينات أقل تنعّماً من الألمنيوم، لذا الذراع الخفيفة جداً قد ترن بعد توقف حاد؛ عالجه بطبقة ملساء في المفصل أو منحنيات تباطؤ محافظة قليلاً، لا بإعادة الكتلة في كل مكان.
• ميزانية الانحناء: قسّم المقطع على الانحناء عند أقصى مدّ أولاً ثم القصور الذاتي — ذراع تجتاز هدف القصور لكنها تهبط 0.5 مم عند الأداة تفقد الدقة التي أريدتها الاستبدال.
• مقاعد المحامل: المحامل بالضغط في الكربون تحتاج غلافاً معدنياً ملتصقاً أو مكبوساً حرارياً؛ اللامينات يتزحف تحت خط التحميل المستمر حيث لا يفعل ذلك الألمنيوم.

عدم تطابق التمدد يستحق ملاحظة مستقلة: ذراع كربونية في خلية دافئة لا تتمدد تقريباً بينما تتمدد الهيكلة الألمنيومية نحو 0.23 مم لكل متر لكل 10 °C. في الأذرع طويلة المدى يظهر هذا الإزاحة كانحراف موضع الأداة طوال الوردية — اعايرة والقطة باردة، أو ركّب حرارة الخلية.

قضيب الكربون وقضيب السحب في التجميع

ليس كل جزء في الروبوت بحاجة لأنبوب ملفوف. قنوات توجيه الأسلاك، هياكل أدوات نهاية خفيفة، أغلفة المُرمّزات وأصابع القابضة أعمال طبيعية للمقاطع المعيارية — وهناك يدخل قضيب الكربون في قائمة المواد. القضيب المصمت المسحوب (Pultrusion) رخيص ومستقيم وصلب محورياً، مثالي للأصابع والمسامير والوصلات الخفيفة، بينما تحتفظ مقاطع اللفّ بقطر أضيق لركائز الدوران.

• استخدم قضيب الكربون لـ: فكوك القابضة، مسامير المحاذاة، العوارض الخفيفة ودعّامات المستشعرات حيث الأحمال معتدلة ومحورية.
• مواصفة قضيب السحب: تسامح القطر (±0.1 مم نمطياً)، والطول، وتشطيب الأطراف — الحواف المشرطة تمنع القضيب من نقر مقعده عبر دورات الاهتزاز.
• اعزله عن حوامل الألمنيوم: الكربون كاثود؛ غسّائل نايلون أو PEEK وغلاف عند الواجهة يمنعان التآكل الكهروتآكلي في الخلايا المغسولة أو الرطبة.
• انتبه لوضع الفشل: القضيب ينكسر دون انسياب. أبقِ إجهاد التشغيل محافظاً أو صمّم القابضة بحيث لا يسقط القطعة عند انكسار القضيب.

وعلى صعيد التحقق: قبل الاستبدال التسلسلي، سجّل منحنى مسار على الذراع الأصلية والذراع الكربونية، وقارن زمن الاستقرار والاهتزازات المتبقية على بُعد 50 مم من الهدف، وشغّل من 500 إلى 1000 دورة تحت الحمولة الاسمية مع إعادة شدّ الفلانجات. هذه القياسات الثلاثة تجيب عن سؤال الجدوى بشكل أصدق من أي حساب يعتمد على جدول الكثافة وحده.

والتوصيلات هي المكان الرابع حيث تختبئ الكتلة. مشابك الشريط المرتكزة على الكربون لا تُحدّ حوافها: وجّه الحُزم عبر عيون ملتصقة أو قنوات مبطّنة بالمطاط، لأن الحزام المفرك على حافة كربونية مهتزّة فشل السنة الأولى الكلاسيكي.

الأسئلة الشائعة

كم تضيف ذراع الروبوت الكربونية من الحمولة الفعلية؟

في ذراع ستية المحاور النموذجية، استبدال ألواح الساعد والذراع العلوية بـ CFRP يخفض الكتلة المتحركة بما يرفع الحمولة الفعلية نحو 15-25% بالمحركات نفسها، أو يقصّر زمن الحركة بقدر مماثل. الرقم الدقيق يعتمد على نسبة الجزء الإنشائي من الكتلة الأصلية مقابل المحركات والكابلات والصبّات.

هل تستحق ذراع الروبوت الكربونية تكلفتها في الورش الصغيرة؟

فقط عندما يكون القيد هو الدورة أو المدى أو الحمولة — وليس من أجل الصلابة وحدها، إذ يمكن لذراع ألمنيوم جيد التصميم أن تكون أصلب لكل دولار. الورش العاملة ثلاث ورديات بتكت مكثف عادة تسترد الكلفة خلال سنة؛ المعدات العرضية نادراً ما تستعيدها.

كيف توصل قطع الذراع الكربونية بصناديق التروس الألمنيومية؟

استخدم flange ملتصقاً مستوياً مع وسادة ضغط بمساحة كاملة، وصمغ مؤهّل لتحضير السطح، ومثبتات من الستانلس أو الألمنيوم مع طبقة عزل عند الواجهة. تجنّب المسامير الغائرة التي تشدّ اللامينات مباشرة، وشدّ بنجمة متساوية الاتجاهات لتوزيع ضغط التثبيت.

الخاتمة

تنال ذراع الروبوت الكربونية مكانها حين يتحوّل انخفاض القصور الذاتي إلى إنتاجية أو حمولة حقيقية، وحين يحترم التصميم المقاولات: ضغط المفاصل والطبقات الالتوائية والتنعّم وعدم تطابق التمدد والعزل الكهروتآكلي. افعل ذلك فتصبح الذراع الأخف أدقّ كذلك.
