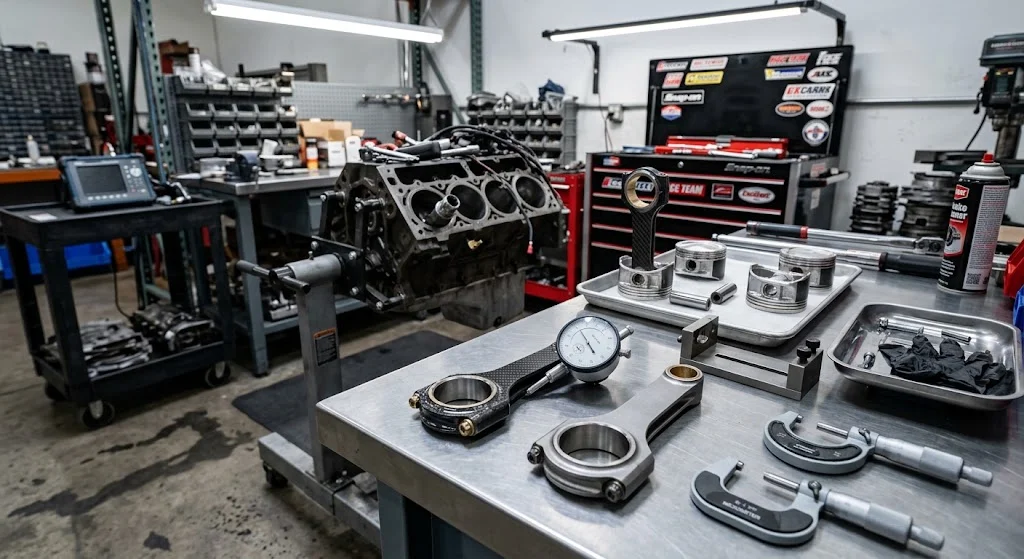

قضبان توصيل الكربون: مكوّنات محرك عالي الأداء

مقدمة

تقع قضبان التوصيل الكربونية عند الطرف الأقصى لهندسة مواد سباق السيارات: كل جرام يُزال من مجموعة الحركة الترددية هو جرام من تسارع المكبس الذي لم يعد عمود المرفق يكافحه، وعند 9000+ دورة/دقيقة يتحول هذا التخفيض مباشرة إلى استجابة أسرع للبنزين وأحمال محامل أقل وسرعة محرك مستدامة أعلى. التجربة قائمة — استُخدمت قضبان CFRP في الفورمولا 1 وسباقات الجر لعقود — وقواعد تصميم واجهات توصيل قضيب الكربون موثقة جيدًا الآن.

تتناول هذه المقالة الحجة الميكانيكية لقضبان التوصيل الكربونية، وبنى محامل الطرفيين ومثبتات التشغيل، وكيفية مواصفة نهايات القضبان الكربونية ومخزون القضبان الصلبة في تطبيقات الحركة الترددية حيث لا يُقبل الفشل.

حجة كتلة الحركة الترددية: لماذا تستبدل قضبان الفولاذ

يعمل قضيب التوصيل في محرك عالي السرعت في نظامَي حمولة مختلفين: حمولة الغاز أثناء الاحتراق (ضغطية على طول القضيب، ذروة 8-12 كيلونيوتن في محرك سباق نموذجي) وحمولة القصور الذاتي أثناء شرحة السحب (إجهادية مدفوعة بكتلة المكبس والقضيب). ينتصر الكربون على النظام الثاني بحسم:

الخاصية	قضيب CFRP (أوتوكلاف)	فولاذ 4340 (تنديم)	Ti-6Al-4V (مسحوب)
الكثافة (غ/سم³)	1.55-1.60	7.85	4.43
قوة الشد النوعية (كН·م/كغ)	400-550	100-130	230-280
قوة إجهاد الشد (ميجاباسكال، R=0.1، 10⁷ دورة)	350-450	550-650	450-550
الصلابة المحورية (جيجاباسكال)	120-150	205	114
كتلة القضيب النموذجية (مركز 140 مم، شفت 50 مم)	180-240 غم	450-550 غم	280-340 غم

الأرقام هي العنوان: قضيب CFRP يزن نحو نصف وزن الفولاذي وأخف بنسبة 30% من التيتانيوم بنفس الهندسة. في V8 عند 9000 دورة/دقيقة يخفض ذلك حمولة قصور ذاتي وصلة المكبس بنسبة 40-50%. المقابل هو قوة إجهاد مطلقة — الفولاذ أقوى بالأرقام المطلقة — ولهذا تحمل قضبان CFRP حدود حمولة غاز وقائية وفترات فحص إلزامية.

بناء القضيب: أنبوب، عارضة وتصميمات هجينة

قضيب التوصيل الكربون ليس عارضة CFRP صلبة — المادة تعمل بأفضل حال على الضغط على طول الليف ورقيقة أمام القص بين الطبقات في مناطق انتقال الحمل. ثلاث بنى هي الغالبة:

• عارضة أنبوب فارغ: أنبوب كربوني ملفوف يحمل الساق مع تجهيزات معدنية للطرفين ملصوقة أو مصلّبة. قطر الأنبوب (عادة 28-38 مم خارجي، جدار 2-3 مم) يُحدَّد بحمولة الغاز؛ الأطراف المعدنية تحمل مقاعد المحامل والقنوات الزيتية. أكثر البنى شيوعًا في سباق المحترفين.
• عارضة مقطع I: أوجه كربونية على لب فوم أو نحل. صلابة انثناء أعلى للكتلة نفسها لكن تصنيعًا أعقد؛ تُستخدم حيث يكون انطمار القضيب تحت الضغط القصوى هو القيد الحاكم.
• هجين فولاذ-كربون: عارضة كربونية مع غطاء فولاذي مطروق للطرف الكبير و Bushing للطرف الصغير، مثبّتة بالمسامير أو الملصق. تحافظ على موثوقية مقاعد المحامل الفولاذية مع معظم توفير الكتلة؛ شائعة حيث تشترط القواعد أسطح محامل فولاذية.

واجهات طرفي القضيب هي منطقة التصميم الحرجة: الإضافات المعدنية الملصوقة يجب أن تنقل حمولة الغاز الكاملة إلى الكربون دون تقشير اللامينات؛ الإضافات المصلّبة قبل التشغيل تعطي أعلى قوة مفصل.

عمر الإجهاد والفحص: القيود الحاكمة

الكربون حساس للإجهاد بشكل مختلف عن الفولاذ: الفولاذ يطور شقًا مرئيًا ينمو؛ يتراكم في CFRP تلف دقيق موزع قد يكون غير مرئي حتى الفشل المفاجئ. هذا يفرض نظام الفحص:

• عمر التشغيل والفحص: قضبان CFRP للسباق مصنّفة لـ 40-80 ساعة تشغيل (100,000-200,000 دورة)، مقابل 500+ ساعة للفولاذ. فحص بالموجات فوق الصوتية C-scan كل 10-15 ساعة؛ فحص بصري لخط اللصق عند كل تفكيك.
• أنماط الفشل والتخلص: راقب انفصال خط اللصق عند إضافة الطرف الكبير والتقشير عند Bushing الطرف الصغير. معظم الفرق تتخلص من قضبان CFRP بعد عدد ساعات ثابت بغض النظر عن الفحص — تكلفة الفشل أثناء السباق تفوق بكثير تكلفة الاستبدال.
• لا ينتقل للمحركات الإنتاجية: لهذا لم تنتقل قضبان CFRP إلى محركات الإنتاج حيث توقعات متانة 150,000 ميل تجعل عبء الفحص غير عملي.

واجهات المحامل وطرق توصيل قضيب الكربون

يجب أن تعمل محامل الطرف الكبير والصغير على أسطح معدنية — خشونة سطح الكربون وموصلية حرارية لا تناسب غشاء زيت هيدروديناميكي. طرق التوصيل بترتيب الاستخدام المهني:

• إضافات معدنية مصلّبة: أغلفة محامل فولاذية أو ألومنيوم تُدرج في تشكيلة الكربون قبل صهر الأوتوكلاف، مكونة ربطًا ميكانيكيًا وكيميائيًا في خطوة واحدة. أعلى قوة مفصل؛ يجب أن يكون سطح المعدن مطابقًا حراريًا لدورة التشغيل.
• إضافات ملصوقة مع نسخة ميكانيكية: إيبوكسي عالي القوة (DP420 أو AF163) مع ش珋ات أو أكمام مخرّشة تحمل القص إذا تدهور اللصق. المعيار لقضبان الأنبوب في سباق المحترفين.
• غطاءات مثبّتة بالمسامير مع ساق كربونية: غطاء الطرف الكبير قطعة فولاذية منفصلة مثبّتة بالمسامير عبر العارضة الكربونية مع مثبتات عالية القوة، مع إعادة شد عند كل تفكيك. العارضة الكربونية تحمل الضغط والإجهاد؛ المسامير تحمل مسار الحمل المقسّم.

نهايات قضبان الكربون كواجهات قابلة للاستبدال — محامل شرائح بساقات كربونية — تخضع للقواعد نفسها: انتقال كربون-معدن يحتاج لصقًا وتعشيقًا ميكانيكيًا مع تحكم في شد المثبت لمنع سحق اللامينات تحت رأس المسامير.

حدود التصنيع وبوابات الجودة

مكوّنات الحركة الترددية تتطلب تحكمًا أدق من الهياكل الساكنة:

البُعد	الحد النموذجي	طريقة الفحص
قطر ثقب الطرف الكبير	+0.005 / -0.000 مم	مقياس هوائي، 3 نقاط
قطر ثقب الطرف الصغير	+0.008 / -0.000 مم	مقياس بشوك
المسافة بين المركزين	±0.02 مم	CMM، مُتحمّد حراريًا
توازي الثقوب	≤0.01 مم	CMM
كتلة القضيب (طقم متطابق)	±2 غم ضمن طقم من 8	ميزان دقيق 0.1 غم

مطابقة كتلة الطقم تهم بقدر الأرقام المطلقة: طقم غير متوازن يخلق اهتزازًا يتسارع به تآكل المحامل. تطابق الفرق القضبان ضمن 1-2 غرام.

الأسئلة الشائعة

لماذا لا تستخدم المحركات الإنتاجية قضبان توصيل كربونية؟

توقعات المتانة. محرك إنتاجي يجب أن يعبر 150,000+ ميل بلا صيانة؛ قضيب CFRP يحتاج فحص C-scan كل 10-15 ساعة وعمر إجهاد يُقاس بعطلات السباق. توفير الكتلة — ما يعادل 20-30 حصانًا عند السرعات العالية — لا يعوّض عبء الضمانة لسيارة طريق. يظل التطبيق محصورًا بسباق المحترفين والطيران الخاص.

هل يمكن إصلاح قضيب توصيل كربوني بعد تأثير طفيف؟

لا. أي قضيب تعرض لحمولة تأثير — محمل مُلقى، احتكاك حطام، تجاوز دورات — يُشطب بغض النظر عن حالته الظاهرة. التلف الدقيق الموزع في CFRP لا يُكتشف بالفحص البصري أو التموضع، وعواقب التقشير غير المكتشف عند 9000 دورة/دقيقة كارثية. استبدل، لا تصلح.

كيف تتحمل نهايات القضبان الكربونية الدورات الحرارية في حوض الزيت؟

التمدد الحراري للـ CFRP في المستوي (2-5 ميكرومتر/م·°م) أقل من الفولاذ (12) أو الألومنيوم (23)، فيستقر القضيب الكربوني أسرع من الأطراف المعدنية. الواجهة الحرجة خط اللصق: اللاصقات المؤهلة (AF163، DP420) تُختار بحرارة انتقال زجاجي أعلى من حرارة زيت الحوض (120-150°م).

الخاتمة

قضبان التوصيل الكربونية تطبيق ناضج لـ CFRP في الهياكل الترددية: تخفيض الكتلة حقيقي وقابل للقياس، والبنى مثبتة في سباق المحترفين، وأنظمة الفحص مفهومة. قواعد تصميم واجهات توصيل قضيب الكربون — إضافات معدنية مصلّبة أو ملصوقة مع نسخة ميكانيكية، ومطابقة كتلة الطقم، وفحص موجات فوق صوتية إلزامي — تنطبق بالقدر نفسه على نهايات قضبان الكربون وعلى مخزون القضبان الصلبة في وصلات ترددية أصغر. تصنّع يونغشيان أنابيب وقضبان كربونية ملفوفة بحدود سباق وطيران مع قص وتسوية وتركيب لاصق وإضافات حسب رسومات العميل. تصفّح كتالوج أنابيب وقضبان الكربون أو تواصل مع فريقنا الهندسي لمناقشة سماكة الجدار والتشكيل وواجهات طرفي القضيب لبرنامج محركك القادم.
